详解-运算缩小器中“轨到轨”的感化-KIA MOS管

设想缩小电路时，跟着旌旗灯号的幅度的增大，输出旌旗灯号逐步增大。但会碰到上面两种环境：

1）当输出旌旗灯号增大到必然水平时，固然此时的输出旌旗灯号幅度还不到达电源轨，但输出旌旗灯号已经饱和，如图 1。

2）当供电电压必然时，跟着负载阻抗的减小，输出旌旗灯号呈现饱和。

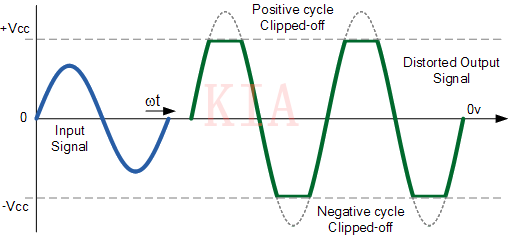

图1输出跨越电源规模的失真旌旗灯号

上述两种环境是由于缩小器的输出规模与输出规模这两个参数影响了缩小电路。

输出电压规模（Input VoltageRange）

使得缩小器能够或许一般任务的最大的输出电压规模。凡是咱们也将其称为缩小器的输出轨。

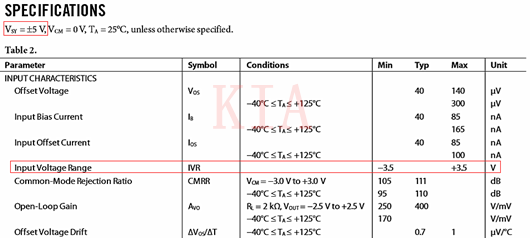

图2 ADA4004数据手册

图 2所示为ADA4004在正负5V供电的环境下，其输出的电压轨为-3.5V到+3.5V。那末在这类供电环境下，输出电压跨越这个规模输出旌旗灯号将呈现失真。

输出电压规模（Output VoltageRange）

在给定供电电压与特定负载的环境下，输出电压的最大规模。

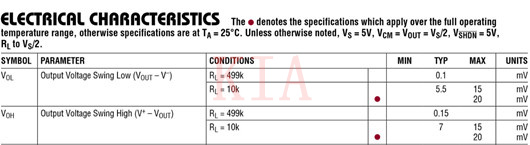

图3 LTC2063 输出电压规模

在芯片的datasheet中描写输出电压规模的参数凡是会操纵VOL来表现靠近负电源轨的电压差，操纵VOH来表现靠近正电源轨的电压差。

图3描写的是LTC2063在供电电压为5V时当负载为499K时，典范的VOL为0.1V，VOH为0.15V。那末也便是这类环境下输出的电压规模的典范值为0.1V-4.85V。

充实操纵电源轨

在一些特别的场所，如穿着装备，由于接纳锂电池供电，并且须要斟酌到尺寸等题目，是以通常其供电电压并不高。如接纳锂电池3.7V供电，在这类环境下，为了尽能够或许的使旌旗灯号的幅度大就须要充实操纵体系所供给的电源轨。

在这类高压单电源供电的环境下，但愿缩小器能够或许一般处置靠近电源轨的输出旌旗灯号，是以就需要输出轨到轨（Rail to RailInput）缩小器。

这类缩小器的输出规模许可靠近电源轨，固然通常只能是靠近并不能到达电源轨。也存在一些惯例，有的缩小器许可输出的电压的规模跨越电源轨，这类缩小器凡是是由于外部做了电荷泵升压。

轨到轨输出缩小器的输出特征

由于在缩小器的输出级设想了互补差分输出拓扑，图 4是ADI的LTC6261缩小器的简图，此中Q1~Q4组成了互补差分输出对管。

在其输出级存在两对差分对，当缩小器的输出旌旗灯号靠近负的电源时，输出的P管（Q1 & Q2）导通同时N管（Q3 & Q4）封闭，此时是由P差分对来供给差分旌旗灯号给缩小器外部的中间级。

当输出旌旗灯号靠近正电压轨时，输出差分对中的N管导通而P管封闭，此时是由N差分对来供给差分旌旗灯号给缩小器外部的中间级。

图4 LTC6261外部简图

轨到轨输出缩小器操纵注重事变

看起来，轨到轨输出是一个很好的处理缩小器输出级旌旗灯号规模的体例，可是在操纵这类缩小器的时辰须要注重到，由于输出差分对中的P管与N管的平衡电压差别，是以会致使缩小器的输出平衡电压（Input OffsetVoltage）会在切换点产生变更。

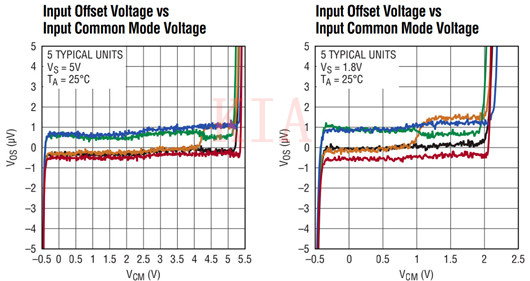

图5 LTC2063共模输出电压与输出平衡电压的干系

图5是ADI的LTC2063在差别供电电压的环境下共模输出电压与输出平衡电压的干系，从图中能够看出来：在5V供电的环境下，输出旌旗灯号为4.2V摆布时产生切换，此时平衡电压产生变更。在1.8V供电的环境下，输出旌旗灯号为1V摆布时产生切换，输出平衡电压产生变更。

是以在设想紧密缩小电路时须要注重，当输出的旌旗灯号包罗了切换点的电压时，那末缩小器的平衡电压会产生变化，是以须要判定这个平衡电压是不是足以影响到咱们关怀的旌旗灯号精度。

这些环境不必轨到轨输出缩小器

在设想电路的时辰，细心的斟酌是不是真的须要操纵输出轨到轨的缩小器。

1）当设想时辰若是增益不为单元增益，那末凡是就不须要输出轨到轨，由于输出旌旗灯号是不会大于电源轨的，是以当缩小电路存在大于1的增益时，其输出旌旗灯号肯定小于电源轨。

2）凡是对反向缩小电路也是不须要输出轨到轨缩小器的，由于对反向缩小电路而言，其共模输出电压是一个定值，并且这个电压值即是缩小器的同相真个电压。

3）在单电源电路中咱们凡是会经由过程缩小器的同相端设置装备摆设一个偏置电压，并且使得这个偏置电压合适缩小器的输出共模规模，是以不须要操纵输出轨到轨缩小器。
