MOSFET是一种在摹拟电路和数字电路中都利用的很是普遍的一种场效晶体管。

普通是金属(metal)—氧化物(oxide)—半导体(semiconductor)场效应晶体管，或称是金属—绝缘体(insulator)—半导体。

G：gate 栅极；S：source 源极；D：drain 漏极。MOS管的source（源极）和drain（耗尽层）是能够或许对换的，他们都是在P型backgate中构成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能。如许的器件被以为是对称的。

场效应管分为PMOS管（P沟道型）和NMOS（N沟道型）管，属于绝缘栅场效应管。

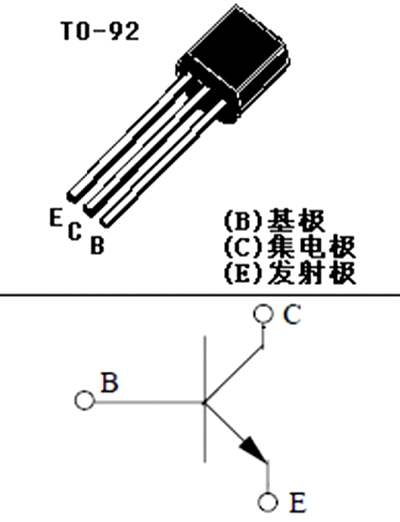

三极管也称双极型晶体管、晶体三极管，是一种节制电流的半导体器件。其感化是把微小旌旗灯号缩小成幅度值较大的电旌旗灯号，也用作无触点开关。

三极管是半导体根基元器件之一，具备电流缩小感化，是电子电路的焦点元件。

三极管是在一块半导体基片上建造两个相距很近的PN结，两个PN结把整块半导体分红三局部，中间局部是基区，两侧局部是发射区和集电区，摆列体例有PNP和NPN两种。

它能够或许或许节制电流的的活动，将较小的旌旗灯号缩小成为幅值较高的电旌旗灯号。MOSFET和三极管都有ON状况，那末在处于ON状况时，这二者有甚么区分呢?

MOSFET和三极管，在ON状况时，MOSFET凡是用Rds，三极管凡是用饱和Vce。那末是不是存在能够或许或许反过去的环境，三极管用饱和Rce，而MOSFET用饱和Vds呢?

三极管ON状况时任务于饱和区，导通电流Ice首要由Ib与Vce决议，因为三极管的基极驱动电流Ib普通不能坚持恒定，是以Ice就不能简略的仅由Vce来决议，即不能接纳饱和Rce来表现(因Rce会变更)。因为饱和状况下Vce较小，以是三极管普通用饱和Vce表现。

MOS管在ON状况时任务于线性区(相称于三极管的饱和区)，与三极管类似，电流Ids由Vgs和Vds决议，但MOS管的驱动电压Vgs普通可坚持稳定，是以Ids可仅受Vds影响，即在Vgs牢固的环境下，导通阻抗Rds根基坚持稳定，以是MOS管接纳Rds体例。

电流能够或许双向流过MOSFET的D和S，恰是MOSFET这个凸起的长处，让同步整流中不DCM的观点，能量能够或许从输出通报到输出，也能够或许从输出返还给输出。能完成能量双向活动。

第一点、MOS的D和S既然能够或许交换，那为甚么又界说DS呢?

对IC外部的MOS管，制作时必定是完整对称的，界说D和S的目标是为了会商电流流向和计较的时辰便利。

第二点、既然界说D和S，它们究竟有何区分呢?

对功率MOS，偶然辰会因为特别的利用，比方耐压或别的目标，在NMOS的D端做一个轻搀杂区耐压，此时D,S会有差别。

第三点、D和S交换以后，MOS表现出来的特征，跟本来有何差别呢?比方Vth、弥勒效应、寄生电容、导通电阻、击穿电压Vds。

DS交换后，当Vgs=0时，只需Vds>0.7V管子也能够或许导通,而换之前不能。当Vgs>Vth时，反型层沟道已构成，交换后二者特征不异。

D和S简直定

咱们只是说电流能够或许从D--to--S ，也能够或许从S----to---D。可是并不象征着：D和S 这两个端子的名字能够或许交换。

DS沟道的宽度是靠GS电压节制的。当G牢固了，谁是S就独一肯定了。

若是将下面肯定为S真个，以为是D。

将本来是D的以为是S ，并且给G和这个S施加电压，成果沟道并稳定更，依然是封闭的。

当Vgs不达到Vth之前，经由进程驱动电阻R对Cgs充电，这个阶段的模子便是简略的RC充电进程。

当Vgs充到Vth以后，DS导电沟道起头开启，Vd起头猛烈降落。根据I=C*dV/dt,寄生电容Cgd有电流流过 标的目的：G-->D。

根据G接点KCL Igd电流将分流IR，大局部驱动电流转向Igd，留下小局部持续流到Cgs。是以，Vgs呈现较平展变更的一小段。这便是miler平台。

文章首要先容了在ON状况下，MOSFET和三极管的区分。并对此中的一些细节停止了深切的阐发和讲授。但愿大师在浏览过本篇文章以后能对着两种晶体管在ON状况下的区分的有所领会。
