电压反应缩小器可按照器件中的晶体管范例遏制分类：双极互补金属氧化物半导体（CMOS）或是结型场效应晶体管（JFET）。一些缩小器同时利用这两种晶体管，在缩小器各阶段中取得对应的好处。

比方，JFET输出缩小器包罗一个接纳JFET的输出差分对，可产生很是大的缩小器输出阻抗，以后是利用双极晶体管的增益和输出极。

JFET输出缩小器可用作测试和丈量摹拟前端、电流感测缩小器、模数转换器（ADC）驱动器、光电二极管跨阻缩小器，或经由过程多路复用器用作多通道传感器接口。

本文将以OPA2810为例，会商在这些利用中利用JFET输出缩小器的上风。OPA2810是一款110MHz、27V、宽输出差分电压（VIN， Diff）轨至轨输出/输出FET输出缩小器。

数据收罗和电流感测

测试与丈量装备利用缩小器作为单元增益缓冲器，或非反相增益设置装备摆设来丈量电压旌旗灯号。该装备必须在不搅扰测定量的环境下丈量电压旌旗灯号，这一操纵能够经由过程JFET输出缩小器中的高阻抗输出和低偏置电流来完成。在功率阐发仪和示波器中，前端的大阻抗衰减器使得更须要接纳一款高阻抗输出缩小器。

JFET输出和CMOS缩小器的输出端与输出差分对晶体管的栅极毗连，可在几轻轻安规模内产生很是小的偏置电流。

OPA2810的输出阻抗很是高，约2pA的偏置电流在其输出共模电压规模内变更最小，这能够经由过程利用主JFET输出级和在正电源2.5V内任务的CMOS赞助级完成。电流感测利用丈量电流流过并联电阻器所引发的电压降。

如图1所示，OPA2810接纳±12V电源供电时，跟着输出共模电压（线性任务区阔别电源）的变更，偏置电流变更绝对较小，有助于最大限定地减小输出旌旗灯号摆幅的偏移电压变更，供给高精度电流感测电路。

测试与丈量装备还必须精确地在缩小器输出上从头成立输出旌旗灯号，因为具备75mA线性输出驱动才能，是以OPA2810具备超卓的失真机能。因为装备凡是接纳线路供电，是以缩小器必须在大于24V的电源电压下任务。

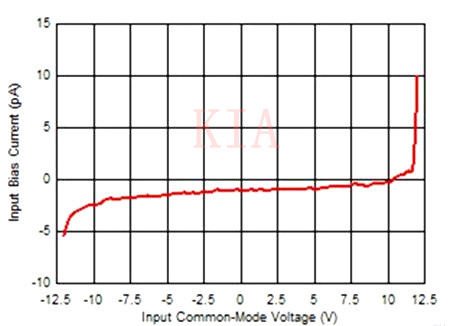

图1：OPA2810具备输出共模电压的偏置电流变更

宽带光电二极管跨阻抗利用

如图2所示，在宽带光电二极管跨阻抗利用中，经由过程利用设置装备摆设的缩小器，光电二极管电流被转换为电压。

虽然高速缩小器的增益带宽积对完成大闭环增益很是有效，但JFET输出缩小器中的低输出电流噪声和偏置电流有助于经由过程利用高至甚高跨阻抗增益来进步电路中的输出噪声机能，同时下降偏置电流致使的输出电压平衡。

设想师必须利用一个反应电容CF来使该电路坚持不变。利用本文“须要领会跨阻抗缩小器——第一局部”中的公式，计较图2中各组件的值，得出图3中所示的增益幅度和相位图。

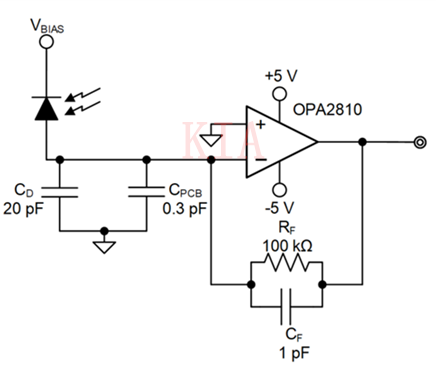

图2：带反应弥补电容的光电二极管跨阻缩小器电路

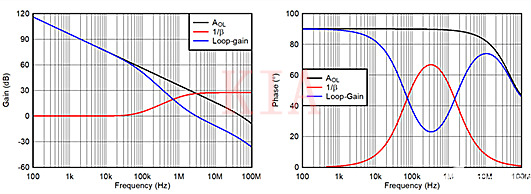

图3：图2中跨阻缩小器的增益幅度和相位波特图

多通道输出数据收罗体系

与输出阻抗绝对较高的传感器对接时，高阻抗输出缩小器显得特别有效。这类多通道体系凡是经由过程多路复用器将这些传感器与旌旗灯号链毗连起来。

能够利用图4a所示的电路和缩小器来毗连每一个传感器，并毗连到多路复用器的输出。

如图4b所示，备用电路在间接毗连到传感器的多路复用器输出端，利用一个疾速成立缩小器，如许会在通道间切换时产生大旌旗灯号瞬变，此中缩小器的处置机能和最大许可输出差分电压起头闪现主要性。

图4c显现了在OPA2810的同相输出端施加8V阶跃时的输出电压和输出差分电压，OPA2810是图4b中所设置装备摆设的一个单元增益缓冲器。

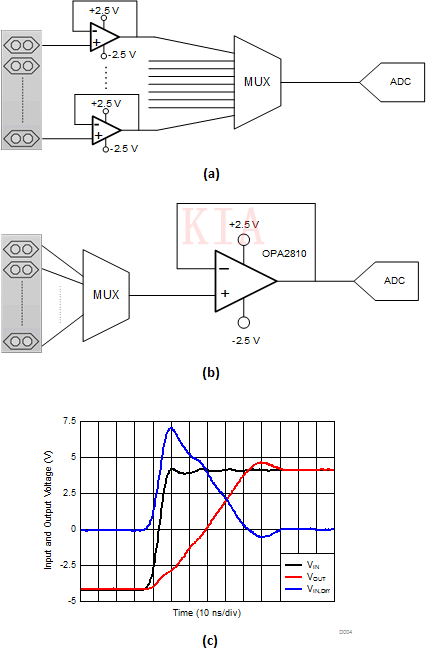

图4：具备多个慢速成立缩小器的多通道传感器前端

（a）；利用单个OPA2810遏制疾速成立  （b）；利用OPA2810的大旌旗灯号瞬态呼应（c）

因为疾速输出瞬态，缩小器遭到摆动限定，输出端相互遏制追踪（图4c中最大VIN， Diff为7V），直到输出到达其终究值并且负反应回路闭合。

对VIN， Diff额外值为0.7-1.5V的规范缩小器，您必须利用与输出引脚串连的限流电阻来避免产生不可逆转的破坏，如许也会限定器件的频次呼应。

OPA2810具备内置输出钳位，可完成VIN，Diff高达7V的利用，无需利用内部电阻，也不会破坏器件或转变机能规格。这类输出级布局与疾速成立机能相连系，很是合适多通道传感器复用体系。

ADC驱动法式

在大大都此类利用中，高速缩小器能够会驱动逐次迫近寄放器（SAR）或流水线ADC。因为ADC会在采样距离时代开关输出电容器，以是在驱动这些转换器时，必须利用缩小器来避免产生输出负载。

对疾速采样速度，ADC输出须要在数字化起头之前疾速不变在0.5 LSB之内，因为其增益带宽积更大，是以能够利用高速缩小器，从而完成环路增益并改良不变机能。

如图5所示，OPA2810在约130ns内不变在终究值的0.001%内，具备10V的输出阶跃和24V电源的单元增益。因为其具备较大的摆率和疾速处置机能，您能够利用OPA2810缩小器在其输出端将多个较低频次的旌旗灯号数字化。

在电源电压高于ADC的环境下利用高压JFET输出缩小器，有助于经由过程利用ADC的全输出静态规模，完成更佳的信噪比和失真比（SINAD）。

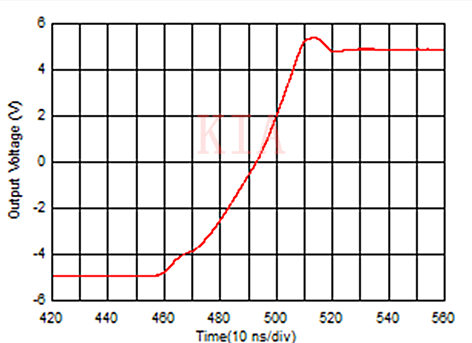

图5：大旌旗灯号瞬态和不变呼应

是以，像OPA2810如许的JFET输出缩小器，以其高抗阻输出、超卓的失真机能、疾速处置才能和宽电源规模，能够为上述差别的高速利用中带来多种好处。
