机电节制是30V-100V分立式MOSFET的一个复杂且疾速增添的市场，出格是对很多驱动直流机电的拓扑布局来说。在此，咱们将专一于会商若何挑选准确的FET来驱动有刷、无刷和步进机电。虽然很少有硬性划定，且能够有没有数种体例，但但愿本文能让您基于终端利用领会从那边动手。

要做的首个或许是最简略的挑选是你须要何种范例的击穿电压。由于机电节制常常频次较低，是以与电源利用比拟会发生较低的振铃，是以输出电源轨与FET击穿之间的裕度会更自动（凡是以就义利用缓冲器为价格），以取得电阻更低的FET。

但普通来说，BVDSS与最大输出电压VIN之间保留40%的缓冲并非一个糟的法则——详细视你预期的振铃次数和你情愿用内部无源元件按捺所述振铃的数目而定，普通会多10%或少10%。

挑选MOSFET封装范例能够是最关头的决议计划，完整取决于设想的功率密度请求（参见图1）。在2A以下，FET常常（但不老是）被接收到驱动器集成电路（IC）中。

在10A以下的步进机电和低电流有刷和无刷利用中，小尺寸PQFN器件（SON 2mm x 2mm，SON 3.3mm x 3.3mm）能够供给最好功率密度。

若您优先斟酌低本钱而非更高的功率密度，那末接纳老旧的SOIC型封装便可胜任，但不可防止地会占用印刷电路板（PCB）更多的空间。

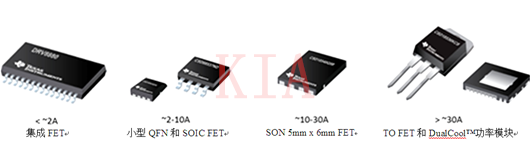

图1：用于驱动差别机电电流的各类封装选项（封装未按比例显现）

小型电池供电东西和家用电器占用的10A-30A空间是5mm×6mm QFN的挑选。除此以外，电流更高的电动和园艺东西偏向于并联多个FET，或接纳如D2PAK的大型封装器件或如TO-220的通孔封装。

这些封装可包容更多硅，从而下降电阻、进步电流才能和优化散热机能。在大型散热器上装置通孔封装可完成更多耗损，并可耗损更多功率。

器件可耗散几多功率一样取决于终端利用的热环境和MOSFET封装的热环境。

虽然外表贴装器件凡是会经由过程PCB散热，但你能够将其余封装（如上述TO-220或TI的DualCool?功率模块器件（下图2）毗连到散热器，以便从电路板上吸热，并增添FET可耗损的功率。

需斟酌的身分是你面临的电阻。在某些方面，选用FET来驱动机电比挑选用于电源的FET更简略，由于较低的开关频次决议了传导耗损在热机能中占主导位置。

并不是说能够完整疏忽PLOSS估量中的转换丧失。相反，咱们已看到了坏环境，此中开关耗损可占体系总PLOSS的30%。但这些耗损还是传导耗损所带来的继发身分，是以不应成为你的重要斟酌身分。

环绕超高失速电流设想的电动东西凡是会使FET到达耐热性，是以你所选封装中的电阻器件是一个很好的出发点。

在总结之前，重温一下后面所述的功率模块器件。40VCSD88584Q5DC和60VCSD88599Q5DC是接纳单个5mm×6mm QFN DualCool封装（见图2）的两个垂直集成的半桥处理计划。

这些器件会更加减小传统分立式5mm×6mm器件所供给的单元占位面积的低电阻，同时为散热器的利用供给外露金属顶部，是以很是合适在空间受限的利用中应答更高的电流（40A或更多）。

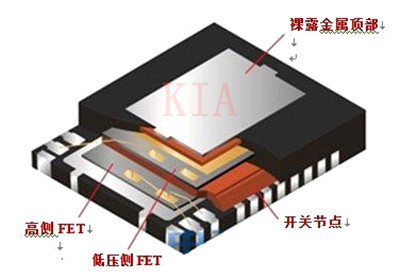

图2：重叠芯片功率模块机器毛病

在为您的设想接纳更大的TO封装之前，没关系在此中一个电源模块上运转数字，看看你是不是能够同时节流PCB占用空间和散热器尺寸。
