准确比拟领会SiC FET导通电阻随温度发生的变更-KIA MOS管

由于导通电阻的温度系数较低，SiC MOSFET仿佛占有了上风，可是这一目标也代表着与UnitedSiC FET比拟，它的潜伏消耗较高，全体效力低。

“不怕低，只怕比”，古代功率转换器设想师们也不得不冒死从大批合作性主意中测验考试找出适合他们的利用的功率开关，并停止比拟，以取得“最好机能”。

若是持续以农牧业来比喻，这个题目就像是将一个苹果与一堆苹果比拟拟，由于若是不斟酌与其他目标的衡量弃取，就不能评估任何单个电子参数的黑白。

开关导通电阻便是一个好例子，你必须在不异的额外电压下，在各个制作商的倡议栅极驱动电压下，在不异的结暖和漏极电流下，在不异的封装中比拟整机，能力领会这个参数。

Si-MOSFET、SiC-MOSFET和SiC FET合作上岗

在不低于几百伏的较高电压下，Si MOSFET、SiC MOSFET和UnitedSiC FET是统一个地位的无力合作产物，它们的数据材料中凡是标明特定额外电压、结暖和栅极驱动电压下的RDS(ON)值。

例如，UnitedSiC比来推出的整机UJ4C075018K4S就供给了在VGS = 12V、温度为25°C至175°C、漏极电流为20A时的导通电阻值。从中，您能够轻松取得该整机在给定温度下的RDS(ON)温度系数数值，在Tj =125°C时，该数值约为+70-75%。

650V SiC MOSFET的拥戴者能够会指出，他们发明其他近似器件在Tj =125°C下的该数值凡是为+20-25%。这能申明SiC MOSFET比其他器件好三倍吗？生怕不能这么果断。

起首，局部正温度系数值是须要的，能够迫使晶粒中的单位分管电流，而不会呈现热门和热闲逸。同理，设想师依靠正值能力并联器件，并天然分流。

SiC MOSFET的电阻由其反型沟道决议

SiC MOSFET较低的RDS(ON)温度系数值现实上标明会呈现较深条理的影响。MOSFET和JFET是“单载流子”器件，电子流会颠末差别区（基质、漂移层、JFET区和沟道等）。

在650V SiC MOSFET中，反型沟道决议了总电阻，而总电阻现实上会跟着温度下降。沟道电阻与自在载流子数和反型层电子迁徙率的乘积成正比。

跟着温度下降，阈值电压会下降，而沟道中的自在载流子数会增添，因此电阻会下降。其他器件区（即JFET、漂移层和基质电阻）的正温度系数会对消这类影响，从而发生不高的净正Tc值。在SiC JFET中，不反型沟道来对消JFET、漂移层和基质的正温度系数。

同时，高压Si MOSFET仅占总导通电阻的一小局部，这诠释了为甚么接纳它时的Tc值比接纳SiC MOSFET时要高，不过有压服力的一点是，SiC FET中不存在由不抱负的SiC反型层形成的消耗（图1）。

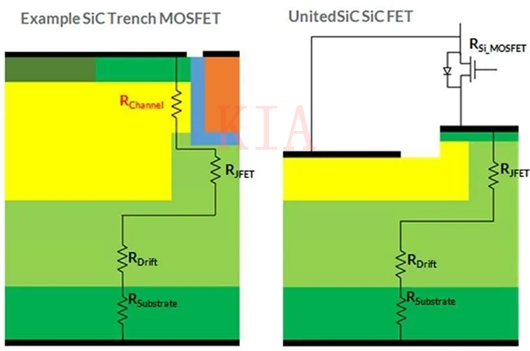

【图1：典范的SiC MOSFET沟槽布局和不大消耗SiC MOS反型沟道的UnitedSiC FET，后者有较高的导通电阻温度系数，可是消耗较低】

SiC FET的全体导电消耗较低

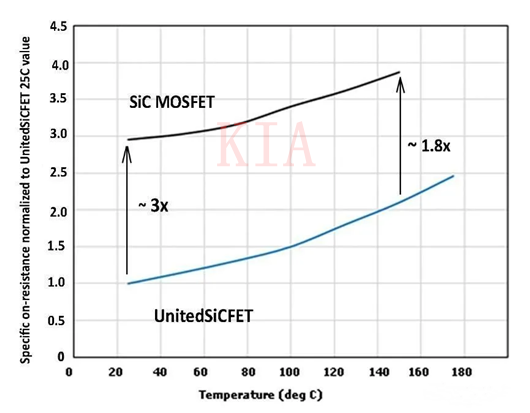

若是审阅相对值，则会发明决议性的证据。如图2所示，在比拟650/750V器件的RDS(ON)时，在25°C时，UnitedSiC FET的导通电阻约莫是SiC MOSFET的三分之一，上风最较着，在150°C时，仍比后者好2倍摆布，在不异有用晶粒面积下，前者带来的导电消耗约莫是后者的一半。

【图2：UnitedSiC FET导通电阻的Tc较高，可是相对值较低】

接纳UnitedSiC FET的终究结果是全体导电消耗较低，且RDS(ON)的正温度系数非常安康，可确保单位和并联器件之间完成有用分流。

很较着，确保公道停止比拟并懂得这类结果面前的机制是值得的，它揭露了甚么才是真正主要的，那便是较低的全体消耗。
