【图文】若何进步断绝式电源的效力？-KIA MOS管
信息来历：本站 日期：2022-01-24
在大大都降压调理器的典范操纵中，操纵有源开关而非肖特基二极管是规范做法。如许能大大进步转换效力，特别是产生低输入电压时。在须要电流断绝的操纵中，也可操纵同步整流来进步转换效力。图1所示为副边同步整流的正激转换器。

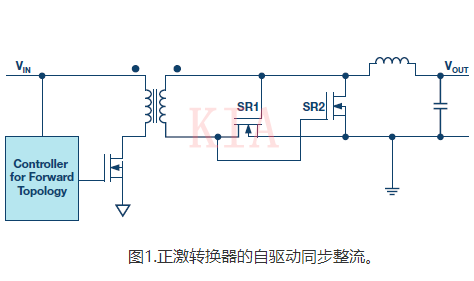

图1.正激转换器的自驱动同步整流。
驱动开关停止同步整流可以或许经由过程差别体例完成。一种简略体例触及到逾越变压器副边绕组来驱动。如图1所示。
本例中，输入电压规模可以或许不是很是宽。操纵最小输入电压时，SR1和SR2的栅极须要有充足的电压，以便开关可以或许靠得住地导通。为确保MOSFET SR1和MOSFET SR2的栅极电压不跨越其最大额外电压，最大输入电压不能太高。
在一切携同步整流的电源中，电路中可以或许会产生负电流。比方，若电路输入端电容在电路通电之前便已预充电，则电流可以或许会从输入侧流向输入侧。
负电流可以或许会进步MOSFET SR1和MOSFET SR2的电压，导致其受损。务必谨慎掩护开关，避免受此类事务影响。

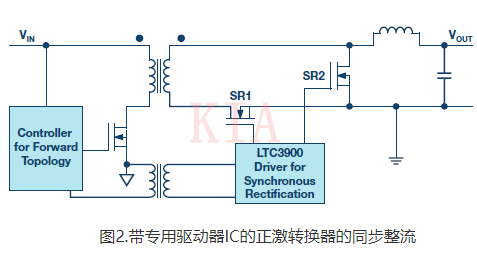

图2.带公用驱动器IC的正激转换器的同步整流
图2显现一种操纵LTC3900完成同步整流的体例。此节制器驱动正激拓扑中的同步整流开关SR1和SR2。
这类假想很有用。可是，LTC3900须要避免负电流流过内部开关。起首，器件须要疾速检测负电流;而后，SR1和SR2开关须要敏捷断开。为避免在启动时代或可以或许的突发形式中产生电路受损，如许的做法很有须要。

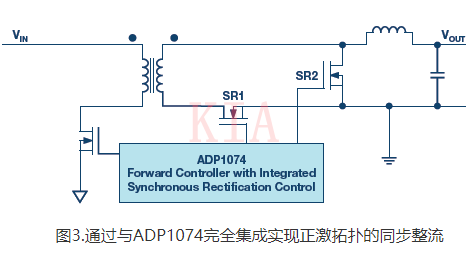

图3.经由过程与ADP1074完整集成完成正激拓扑的同步整流
图3显现了一种接纳新型ADP1074的很是文雅的电路设想。输入电压信息经由过程反应引脚检测。为提防某些环境下（比方输入电压已预充电时）负电流流过SR1和SR2开关的危险，同步整流未激活。
两个开关的体二极管履行整流。如许便可避免开关受损。操纵ADP1074内置的iCoupler手艺，可完成无负电流活动的宁静操纵。
