在设想电路时，咱们能够会碰到须要负电压供电的体系，比方操纵负电压为IGBT供给关断负电压、运放体系顶用正负对称的偏置电压供电。那末该若何发生一个不变靠得住的负电压呢？本文将先容差别的处置计划。
负电压设想按照差别的负载电流有良多差别计划，以下是给出几种今朝市道比拟罕见的负电压计划，能够按照差别场所操纵合适的计划。

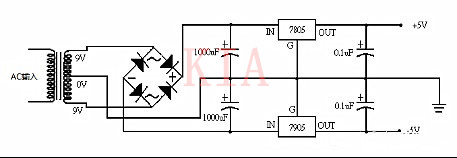

图1 工频变压器正负输入电源
列位工程师看到图1的电路是不是有很强的亲热感，是不是能想起大学时打仗电子设想时的情形？此典范电路长处比拟较着，电路布局简略、极低搅扰噪声、不变性好；
同时此电路也有错误谬误，输入交换电规模窄（普通是220VAC±5%），体积分量大；固然此电路错误谬误较着今朝另有一些操纵接纳此计划设想。此计划首要是操纵变压器发生负电压在经由过程线性稳压器7905停止稳压。
因为电子元件制作工艺手艺愈来愈好，能量消耗愈来愈低，如许一来愈来愈有益于电源的模块化成长。并且在设想上也能做到小型化，轻型化设想。
1、非断绝负压输入负电压
图2 非断绝稳压输入模块
图3 非断绝模块的正输入与负输入接法

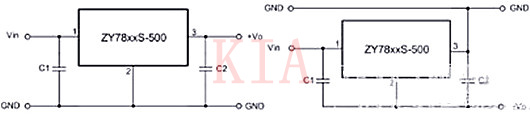

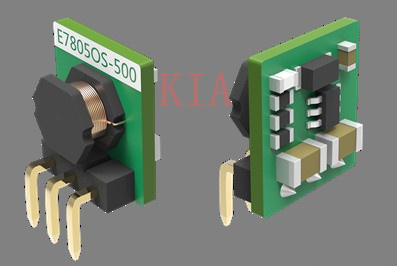

如图3所示，此电源模块操纵与经常使用的LM7805近似，并且不须要装置散热片。如上图，咱们须要正负电压给运放等供电时，只须要两个E78xxOS-500电源便可完成。
2、断绝电源模块输入正负电压

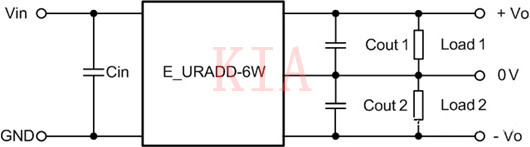

图4 E_URADD-6W电源典范操纵
在电力、产业、通信等匹敌搅扰机能请求较高的场所，普通须要对电源停止断绝处置来断绝从总电源真个搅扰。此种操纵时若是须要用到负电压，能够间接接纳断绝电源模块间接输入正负电压给体系供电。
除接纳断绝模块计划，咱们还能够挑选芯片本身设想负压电路，此处咱们先容一下较轻易设想的非断绝负压输入Buck-Boost电路。
如图6此电路只须要主控芯片、电感、电容等芯片，今朝MPS的DC-DC电源芯片都撑持Buck-Boost的设想布局，能够按照差别输入电流挑选合适型号。

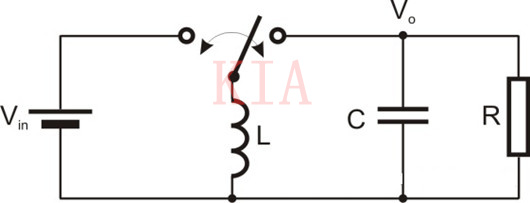

图5 Buck-Boost拓扑道理
从图6的拓扑中能够看出输入电压与输入电压极性是相反的，是以Buck-Boost拓扑布局又简称为倒相拓扑。

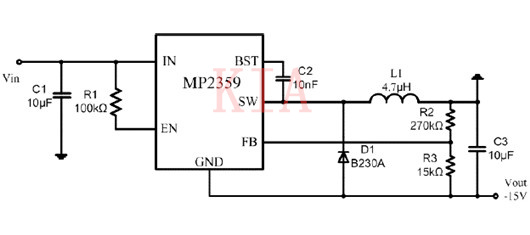

图7是接纳MP2359DT设想的-15V电源电路，MP2359DT是接纳SOT23-6的封装，全部电路占用PCB面积较小。
图7 MP2359负电压输入电路
负电压设想计划多种多样，哪个计划合适设想，仍是须要综合斟酌差别操纵、差别手艺请求而定。
