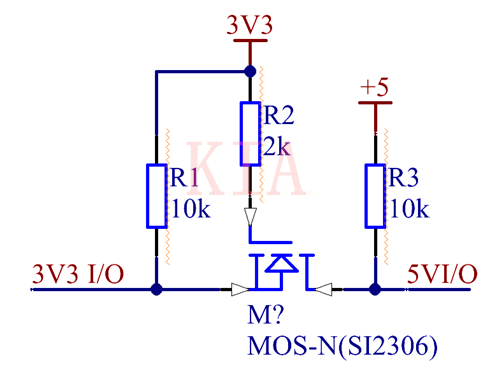

如图所示,是 NMOS 场效应管 双向电平转换电路。

NMOS 电平转换

双向传输道理:

为了便利报告,界说 3.3V 为 A 端,5.0V 为 B 端。

A端输入低电日常平凡(0V),MOS管导通,B端输入是低电平(0V)

A端输入高电日常平凡(3.3V),MOS管停止,B端输入是高电平(5V)

A端输入高阻时(OC),MOS管停止,B端输入是高电平(5V)


B端输入低电日常平凡(0V)  ,MOS管内的二极管导通,从而使MOS管导通,A端输入是低电平(0V)

B端输入高电日常平凡(5V)  ,MOS管停止,A端输入是高电平(3.3V)

B端输入高阻时(OC)    ,MOS管停止,A端输入是高电平(3.3V)


长处:

1、合用于低频旌旗灯号电平转换,价钱昂贵。

2、导通后,压降比三极管小。

3、正反向双领导通,相称于机器开关。

4、电压型驱动,固然也须要必然的驱动电流,并且有的利用或许比三极管大。


当咱们在利用3.3V的单片机(比方STM32)的时辰,电平转换在所不免,常常会碰到3.3V转5V,或5V转3.3V的环境,这里先容一个简略的电路,能够完成两个电平的彼此转换(注重是彼此,双向的,不是单向的)。

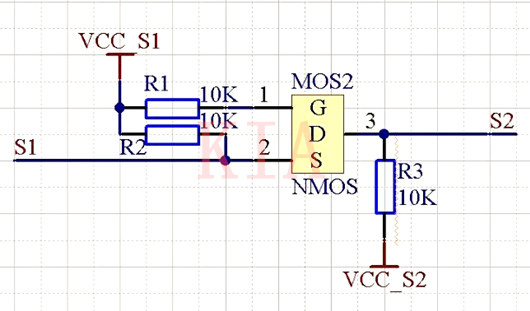

电路非常简略,仅由3个电阻加一个MOS管组成,电路图以下:

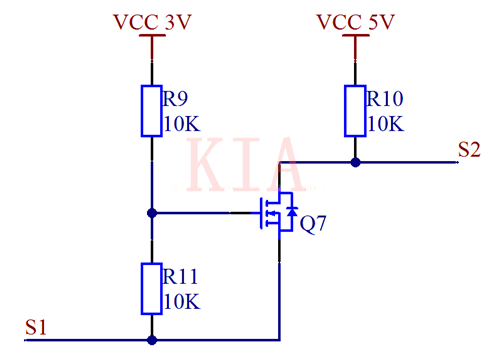

NMOS 电平转换


NMOS 电平转换


上图中,S1,S2为两个旌旗灯号端,VCC_S1和VCC_S2为这两个旌旗灯号的高电平电压。


别的限定前提为:

1、VCC_S1<=VCC_S2.

2、S1的低电平门限大于0.7V摆布(视NMOS内的二极管压降而定).

3、Vgs<=VCC_S1.

4、Vds<=VCC_S2


对3.3V和5V/12V等电路的彼此转换,NMOS管挑选AP2306便可.道理比拟简略,能够自行阐发,此电路已在多处利用,结果很好。
