EMC加差模电感按捺开关电源的噪声进入电网-KIA MOS管
信息来历：本站 日期：2022-01-17
开关电源的EMC局部常常会看到有加差模电感，这个电感的感化便是用来按捺开关电源的噪声进入电网用的，出格对请求高PF的电源外面，若是后面加太多的X电容，能够会引发PF值降落，以是良多时辰是加差模电感。
高PF开关电源大局部是有功率因数校订电路的，比方APFC电路，是经由过程节制开关管的守旧与关断来完成输出电流与电压跟从，为了完成电流跟从电压普通APFC后面是不能有太大的电容；

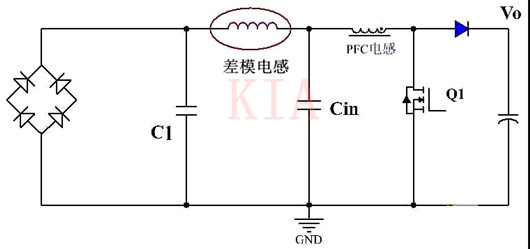

不太大的电容，那末开关管守旧与关断引发的高频电流纹波不能很好的被滤除，不被滤除的高频纹波电流随输出线进入到了电网，引发输出传导电磁搅扰超标，为了处理EMI的题目，凡是会加差模电感，比方上面图上的差模电感。
那末如许的一个电感要怎样去计较，良多的人是测试EMI的时辰现实去测验考试，比方EMI不过的时辰就加大电感量。可是咱们能够经由过程计较大的晓得须要多大的感量。
这个差模电感既然首要的感化是按捺PFC上面的高频纹波，普通PFC的开关频次都是在150kHz以下，由于EMI测试频次规模是从150kHz起头的。

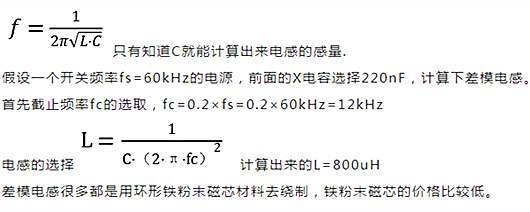

以是咱们的要按捺150kHz以上的频次，而后后面的C1与差模电感的停止频次f良多时辰是挑选0.1-0.3倍的开关频次，C1是指输出局部的X电容。比方一个开关频次是60kHz，那末停止频次差未几是10k摆布，按照：
在中小功率外面常常看到有差模电感，可是良多的大功率电源外面不差模电感，这是为甚么了，这是功率越大的环境下，输出局部的X电容越大，X电容越大所须要的差模电感的感量越小；
比方当X电容大到4.7uH的时辰，停止频次到20kHZ的时辰，计较出来的差模电感就只要13.4uH，这个感量长短常的小了，咱们晓得大功率电源外面的EMI局部必定是有几个共模电感的与X电容构成多级滤波。

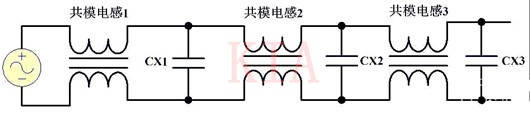

以下图所示的EMC输出局部

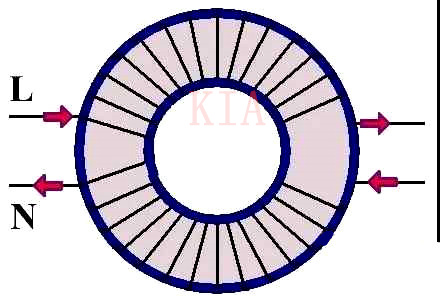

这外面有3个共模电感与x电容，抱负的共模电感在输出的L相与N相的差模回路外面是不电感量，共模电感是两个绕组在统一个磁芯外面，上面的图便是一个共模电感的现实绕线图；
由于两个绕组是同进同出的，电流在L与N回路外面是电流的流向是在另个绕组外面是想反的，两个绕组发生的磁力线彼此对消，致使电感量为0，以是抱负的共模电感在差模回路外面是不电感量的；
可是现实绕制的共模电感，由于两个绕组的绕线体例不必然能做到完整一向，也便是耦合做不到100%，如许就有漏感存在，这个漏感就变成了差模电感。
以是功率比拟大的电源外面良多都是操纵共模电感外面的漏感来按捺开关电源外面的噪声。
此刻有良多的共模电感是那种差共模一体的，如许偶然辰能够削减差模电感，固然这仍是要去现实测试下，共模电感的漏感是多大，而后计较下停止频次是多，如许就能够很好的晓得要不要放差模电感。
