闩锁效应 (Latch Up) 是在器件的电源引脚和地之间发生低阻抗途径的前提，这类低阻抗途径能够或许会由于过大的电流程度而致使体系紊流或灾害性破坏。本文先容闩锁效应发生的机理，并且先容了3个电路设想的适用体例, 有用避免闩锁题目。
若何避免线路中形成Latch-Up?
闩锁效应 (Latch Up) 是在器件的电源引脚和地之间发生低阻抗途径的前提。这类环境将由触发事务（电流注入或过电压）引发，但一旦触发，即便触发前提不再存在，低阻抗途径依然存在。
这类低阻抗途径能够或许会由于过大的电流程度而致使体系紊流或灾害性破坏。在设想电路操纵时，须要确保操纵于器件的电压和电流程度合适相对最大额定值请求。
在电路设想时, 能够或许斟酌以下倡议来避免闩锁题目。

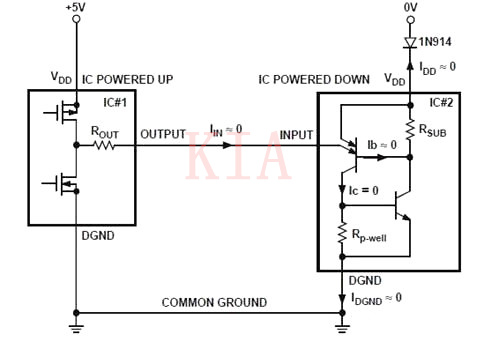

1. 若是由于上电排序而发生闩锁，能够或许操纵二极管与VDD串连。
若是任甚么时辰候器件的数字输入或输入都跨越VDD，能够或许在VDD串连二极管（以下图利用1N914）来禁止SCR触发和随后的闩锁发生。这是由于二极管能够或许避免寄生横向PNP晶体管的基极电流从VDD引脚流出，从而避免SCR触发。

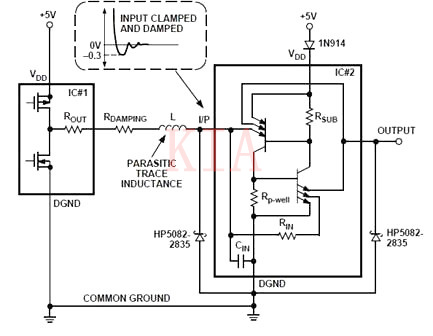

2. 将肖特基二极管增加到DGND（数字地）可避免电压缺乏
若是器件的数字输入和输入随时低于DGND，那末从这些输入或输入毗连到DGND的肖特基二极管将有用地将负偏移钳位在-0.3V至-0.4V之间。
这能够或许避免寄生NPN晶体管的发射极与基极结导通，并且还能够或许避免SCR触发。

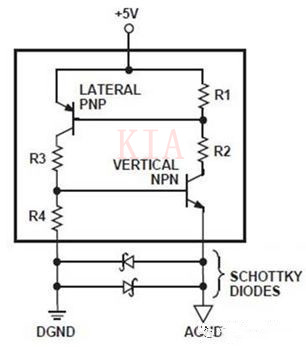

3. 在DGND和AGND (摹拟地) 之间毗连肖特基二极管
若是DGND电位偶然会跨越AGND 0.3V或更多，则能够或许在器件两个引脚之间安排肖特基二极管来禁止相干寄生NPN晶体管的导通。
这供给了额定的避免闩锁的掩护。另外，后面提到的反向并联毗连的额定二极管能够或许在另外一个标的目的大将DGND限定到AGND，如许就大大削减了数字噪声被注入器件的能够或许性。
