【分享】常常使用的NMOS+PMOS节制电路-KIA MOS管
信息来历：本站 日期：2022-01-14

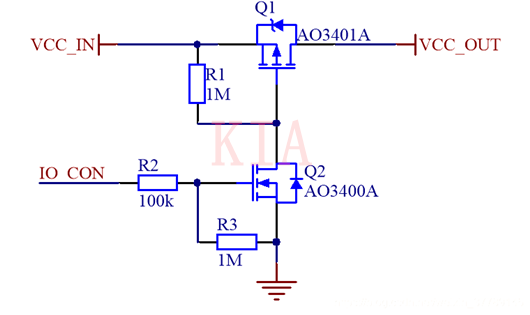

上面要先容的是单片电机路外面常常常使用到的一个MOS管组合节制电路，由一个加强型NMOS管和一个加强型PMOS管构成，IO_CON是接到单片机(单片机供电3.3V)的IO口上，单片电机平节制有两种环境：
(1)当IO_CON为高电日常平凡加强型NMOS管AO3400的 Ugs>0，以是此时NMOS管导通，那末此时加强型PMOS管AO3401的G脚为低电平，此时AO3401的Ugs<0，此时PMOS管导通，如许一来VCC_IN的电就间接到了VCC_OUT。
(2)当IO_CON为低电日常平凡加强型NMOS管AO3400的 Ugs<0，以是此时NMOS管停止，那末此时加强型PMOS管AO3401的G脚的电压便是VCC_IN的电压，此时AO3401的Ugs=0，此时PMOS管停止(不导通)，如许一来VCC_IN和VCC_OUT就被断绝开了。
补充一下NMOS和PMOS咱们用到的特征

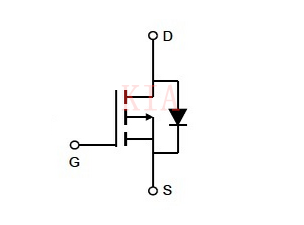

NMOS：
是栅极高电平（VGS > Vt）导通,低电平断开,普通用来节制与地之间的导通。
PMOS：
是栅极低电平（VGS < Vt）导通,高电平断开,普通用来节制与电源之间的导通。
