晶体三极管的辨认与检测
信息来历：本站 日期：2017-07-19
．晶体三极管的辨认
晶体三极管凡是简称为晶体管或三极管，是一种具备两个PN结的mos管半导体器件。它是电子电路中的焦点器件之一，在各类电子电路中的利用非常普遍。
一、晶体三极管的形状及布局
1．晶体三极管的形状

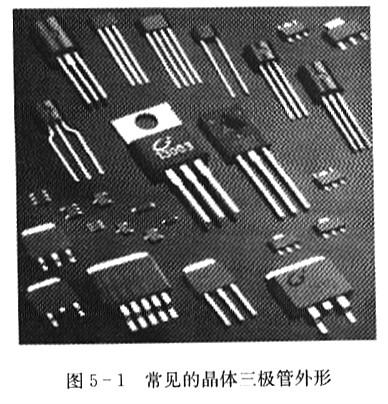

罕见的晶体三极管形状如图5-1所示。
2．晶体三极管的布局

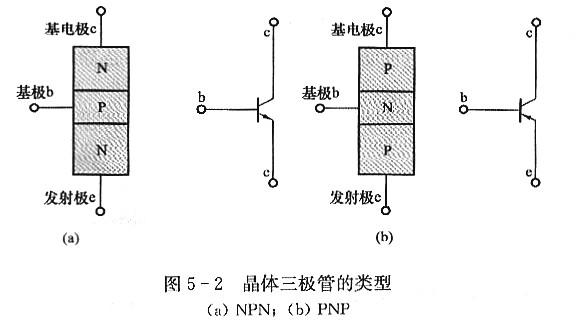

晶体三极管是一种具备两个PN结（集电结、发射结）、三个电极（发射极、基极、集电极）、三个区（发射区、基区、集电区）的半导体器件。按所用半导体资料的差别可分为锗管和硅管；按停止频次可分为超高频管、高频管(≥3MHz)和低频管(<3MHz)；按耗散功率可分为小功率管(<1W)和大功率管(≥1W)；按用处可分为低频缩小管、高频缩小管、开关管、低噪声管、高反压管、复合管等，按PN结的组成差别有NPN、PNP两种范例，如图5-2所示。
