图腾柱便是高低各一个晶体管，上管为NPN，c极接正电源，下管为PNP，e极接负电源，注重，是负电源，是地。两个b极接到一路，接输入，上管的e和下管的c接到一路，接输入。用来婚配电压，或进步IO口的驱动才能。
有几种图腾柱电路的变种，一种是两管全用NPN，可是下管经由过程一个反相器接到输入，也起到一样感化；还有一种是下管的e接到地，两管之间靠一个稳压管取代负电源。
1）起首要肯定的是你须要几多的驱动才能？要驱动的负载（普通能够为是功率管）有几多？
以MOSFET为例，驱动实在便是对MOS的门级电容的充放电，这就要斟酌有几个MOS并联，门级电容有多大？MOS的Rg有多大，加上驱动回路寄生电感等，实在便是一个LRC串连回路。
2）驱动才能用个简化的公式来算便是I=C*Du/Dt，MOS的门级电容先肯定，再来斟酌筹办要几V的门级电压，而后便是这个电压成立和消弭的时辰，也就牵扯到MOS的守旧关断速率，这会间接影响到功率管的消耗及别的题目，如应力等。这几个想好了，所要的驱动电流也就出来了。
3）获得这个所要的驱动电流，再斟酌上驱动回路的一堆寄生参数等，也便能够推出图腾柱电路需供给几多驱动电流（注重这是个脉冲电流）。
4）这个时辰再斟酌的便是PCB板layout的空间，地位，筹办为这个电路花几多钱选器件，用MOS仍是BJT，综合斟酌，而后就想方法选器件，固然还要斟酌IC的输入旌旗灯号和选的图腾柱器件（MOS或BJT）之间也是个回路，这会不会有题目？
5）别的要斟酌的是，这个图腾柱能不能完全关掉，这就又要斟酌N在上仍是P在上，正开仍是负开，比方选用PMOS做关断，关断时图腾柱输入会仍有一个即是Vgs电压的电压加在负载MOS上，若是这个电压高于负载MOS门坎的话，----这就象征着你没关掉，固然你前面关掉了。更疾苦的是，前面和前面的MOS门坎电压tolerance城市很是大，再斟酌到温度系数。
6）还要重点斟酌的是图腾柱的器件也是要消耗功率的，以是要斟酌它的温度及功耗会不会有题目。
总之，详细用时要斟酌的题目还真不少，单挑一个出来都很是简略，但加到一块，还真要花点时辰研讨计较一下。由于是做产物，一切的规格参数，寄生参数，tolerance，温度，cost，PCB空间等等等等，前前后后的一堆题目都得面临，不象写paper或仿真，捉住一点，别的都可斟酌为抱负状况，如许固然很快能够推出抱负的成果。

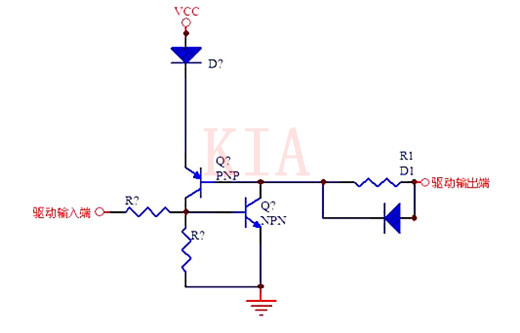

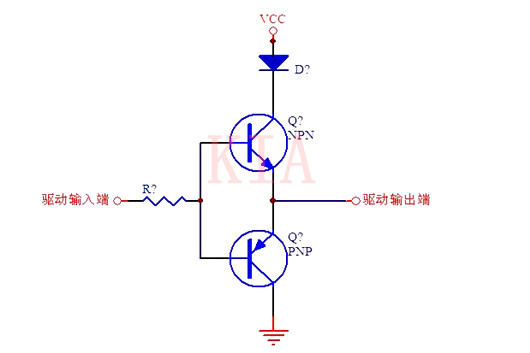

1、驱动MOS管或IGBT管，某些管子能够须要比拟大的驱动电流或灌电流，这时辰辰辰就须要用到图腾柱电路，图腾柱的根基电路如图所示。

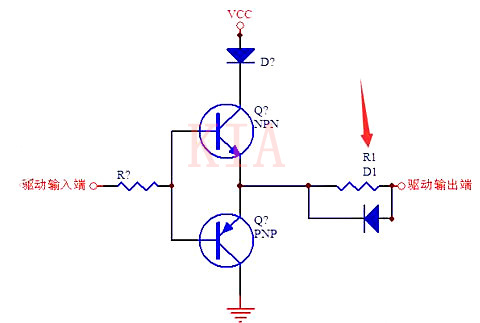

2、在现实利用中，若是咱们就根据图中所示的电路的话，常常会由于走线电感与管子的结电容引发谐振而带来题目。这时辰辰辰咱们能够增添电路图中的R1与D1加快放电，防止引发共振。
3、若是咱们的装备全部抗搅扰才能较弱的话，咱们会发明，图腾柱电路很轻易遭到搅扰而发生有误举措。
4、为了晋升图腾柱的抗搅扰才能，咱们能够将电路改成下图所示。

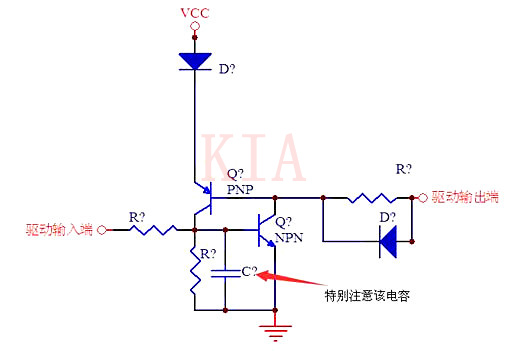

5、若是还存在题目，能够增添图中所示电容，就可以完善处理图腾柱轻易遭到搅扰等题目。
