单片机复位电路靠得住性设想及适用复位电路-KIA MOS管

影响单片机体系运转不变性的身分可大致分为外因和内因两局部:

1、外因

射频搅扰，它因此空间电磁场的情势通报 在机械外部的导体（引线或整机引脚）感生出响应的搅扰，可经由进程电磁屏障和公道的布线/器件规划衰减该类搅扰；

电源线或电源外部发生的搅扰，它是经由进程电源线或电源内的部件耦合或间接传导，可经由进程电源滤波、断绝等办法来衰减该类搅扰。

2、内因

振荡源的不变性，首要由起振时候 频次不变度和占空比不变度决议 起振时候可由电路参数整定 不变度受振荡器范例 温度和电压等参数影响复位电路的靠得住性。

复位电路的靠得住性设想

1、根基复位电路

复位电路的根基功效是：

体系上电时供给复位旌旗灯号，直至体系电源不变后，撤消复位旌旗灯号。

为靠得住起见，电源不变后还要经必然的延时才撤消复位旌旗灯号，以防电源开关或电源插头分-合进程中引发的发抖而影响复位。

图1所示的RC复位电路能够完成上述根基功效，图3为其输入-输入特征。但处理不了电源毛刺（A点）和电源迟缓降落（电池电压缺乏）等题目，并且调剂 RC 常数转变延时会令驱动才能变差。

左侧的电路为高电平复位有用  右侧为低电平Sm为手动复位开关  Ch可避免高频谐波对电路的搅扰。

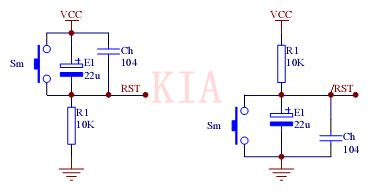

图1   RC复位电路

图2所示的复位电路增添了二极管，在电源电压刹时降落时使电容敏捷放电，必然宽度的电源毛刺也可令体系靠得住复位。

图3所示复位电路输入输入特征图的下半局部是其特征，可与上半部比拟增添放电回路的结果。

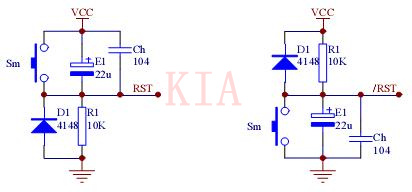

图2   增添放电回路的RC复位电路

使用比拟电路，岂但能够处理电源毛刺形成体系不不变，并且电源迟缓降落也能靠得住复位。

图4 是一个实例 当 VCC x (R1/(R1+R2) ) =0.7V时，Q1停止使体系复位。Q1的缩小感化也能改良电路的负载特征，但跳变门坎电压 Vt 受 VCC影响是该电路的凸起错误谬误，利用稳压二极管可以使 Vt 根基不受VCC影响。

见图5，当VCC低于Vt(Vz+0.7V)时电路令体系复位。

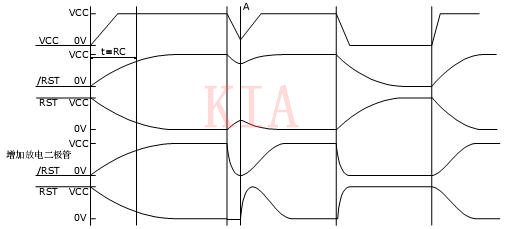

图3   RC复位电路输入-输入特征

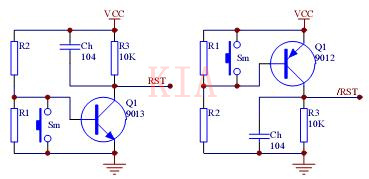

图4  带电压监控功效的复位电路

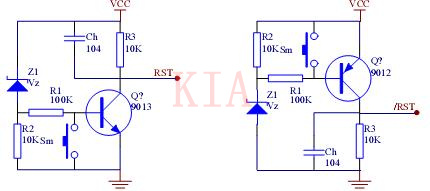

图5   不变门坎电压

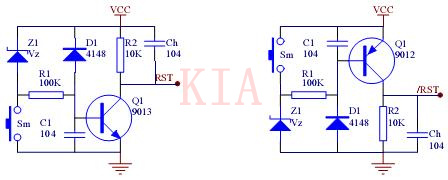

图6  适用的复位监控电路

在此根本上,增添延时电容和放电二极管组成机能良好的复位电路,如图6所示。调理C1可调剂延时时候,调理R1可调剂负载特征,如图7所示上半局部是图5电路的特征,下半局部对应图6。

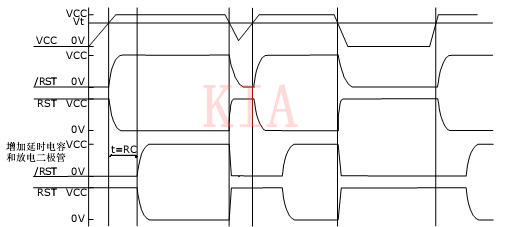

图7   带电压监控功效的复位电路的输入-输入特征

2、电源监控电路

上述的带电压监控的复位电路又叫电源监控电路 监控电路必须具有以下功效：

上电复位，保证上电时能准确地启动体系；掉电复位，当电源生效或电压降到某一电压值以下时，复位体系；市道上有近似的集成产物，如PHILIPS半导体公司出产的MAX809、MAX810。

此类产物体积小、功耗低，并且可选门坎电压。可保证体系在差别的非常前提下靠得住地复位，避免体系失控。

图8中的Rm和Sm完成手动复位 无需该功效时可把Reset端（或/Reset）端间接与单片机的RST端（或/RST端）相连 最大限制地简化核心电路 也可选择PHILIPS半导体公司带手动复位功效的产物MAX708。

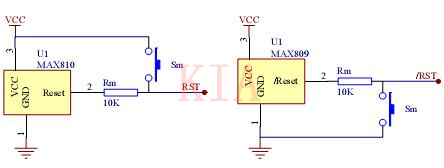

图8  集成复位监控电路
