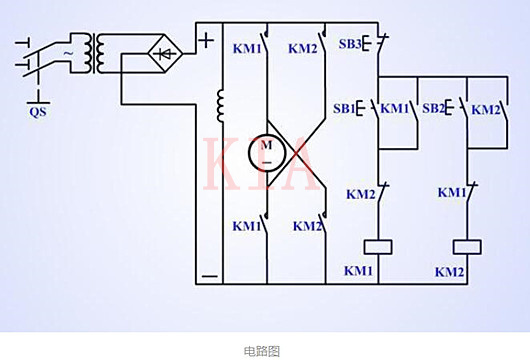

直流机电的正反转节制电路，起首咱们阐发一下电路图。

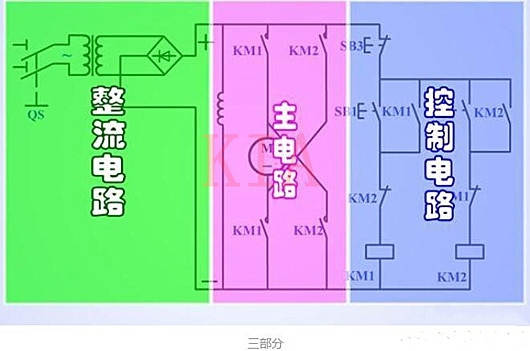

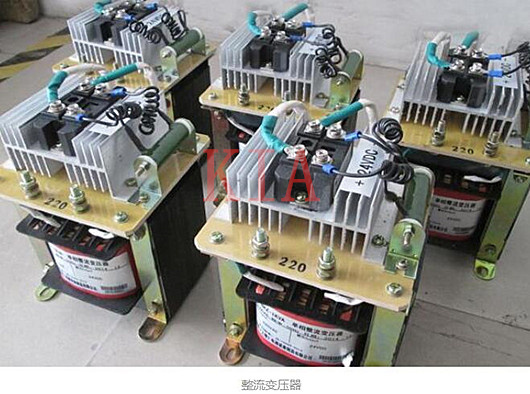

电路图分为三局部，整流电路主电路和节制电路。整流电路咱们要按照机电挑选适合的整流变压器，间接单相电输入直流电输入。
这类直流机电只要要把供电的正负极对换便能够完成正反转，以是咱们能够用两个打仗器互锁完成节制。机电的电源线在两个打仗器上要对换一下，如许输入端能力完成正反转节制。

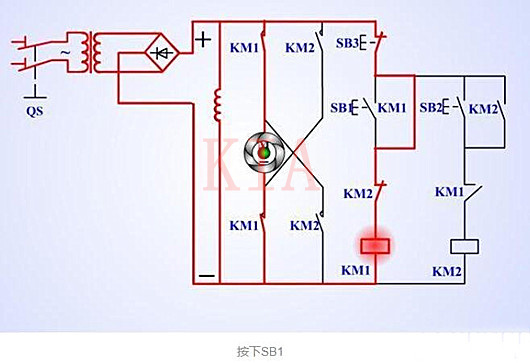

图中的白色线为电流的走向，这是按下正转按钮SB1的结果，按下的刹时KM1线圈得电，KM1的赞助常闭点断开使得KM2没法任务，KM1和KM2构成电气互锁。KM1本身的常开点闭合给线圈供电，以是松开按钮SB1今后，KM1自锁延续任务。机电的电源接的是KM1的主触点，主触电闭合机电正转。
须要先按下SB3遏制正转再按SB2，按下的刹时，KM2自锁，KM2的常闭点断开使得KM1没法任务。同时主触点闭合，机电反向运转。
不必的时辰要把QS断开，不然整流电路是一直任务的，另有便是正转和反转的切换必然要断电加速。
上图为什物接线，要点便是两个打仗器的互锁。操纵的是打仗器的赞助常闭点串相互的任务线圈，现实操纵中最好按钮开关接成机器互锁，两重互锁加倍的宁静。
