绘制NMOS管的步骤与PMOs管根基不异。差别的是NMOS是做在P型衬底上,要有一个N型注入层,这一层要笼盖全部有源区。
一样,为停止源区和漏区的毗连,要用金属1画两个矩形,别离笼盖源区和漏区上的打仗孔,笼盖长度为0.1um。为停止衬底毗连,必须在衬底的有源区中间增加打仗孔,这个打仗孔每边都被有源区笼盖0.2um。
而后还要停止P型注入,注入区笼盖有源区0,3um,使得金属1和P型衬底构成杰出的欧姆打仗。画出用于电源的金属连线,布线终了后的幅员如图所示。

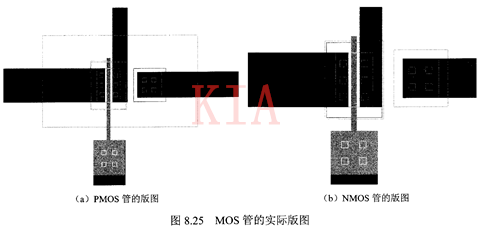

(a)PMOS管的幅员 (b)NMOS管的幅员
图 MOS管的现实幅员
持续停止前面的任务以实现全部非门的绘制及绘制输出、输出。新建一个Ccll。将下面实现的两个幅员复制到此中,并以多晶硅为基准将两图对齐。而后,能够将肆意一个幅员的多晶硅耽误和别的一个的多晶硅订交。
多级CMOS幅员中，必有漏极（前级输出）和栅极（后级输出）相连，以是要先找到两级间相连的局部。而后从已知的栅极起头，逐级阐发。每级的PUN和PDN普通靠的较近，以下图，很轻易辨别。
在阐发的进程中，依然要注重从PUN和PDN中的简略者起头。

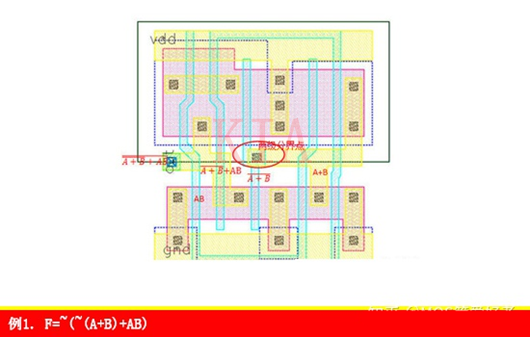

例1. F=——(——(A+B)+AB)

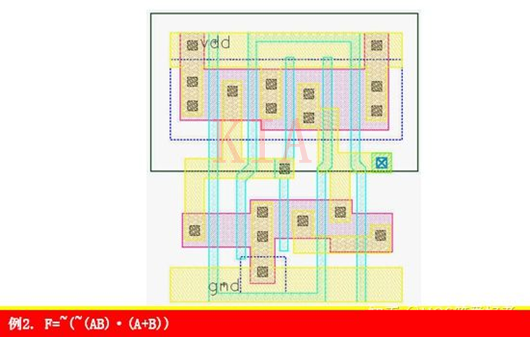

例2. F=——(——(AB)·(A+B))

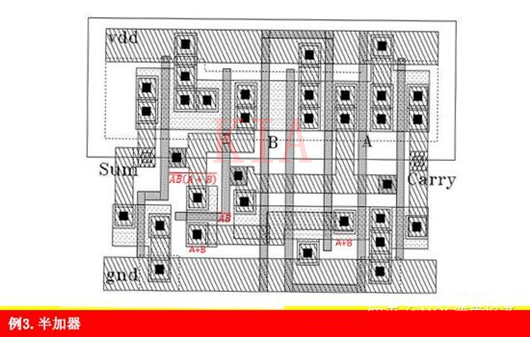

例3.半加器
