绘制NMOS管的步骤与PMOS管根基不异(新建一个名为NMOS的Ccll)。差别的是NMOS是做在P型衬底上,要有一个N型注入层,这一层要笼盖全部有源区。
一样,为停止源区和漏区的毗连,要用金属1画两个矩形,别离笼盖源区和漏区上的打仗孔,笼盖长度为。为停止衬底毗连,必须在衬底的有源区中间增加打仗孔,这个打仗孔每边都被有源区笼盖。
而后还要停止P型注入,注入区笼盖有源区0,3um,使得金属1和P型衬底构成杰出的欧姆打仗。画出用于电源的金属连线,布线终了后的幅员如图所示。
图 MOS管的现实幅员
(a)PMOS管的幅员 (b)NMOS管的幅员
持续停止前面的任务以完成全部非门的绘制及绘制输入、输入。新建一个Ccll。将下面完成的两个幅员复制到此中,并以多晶硅为基准将两图对齐。而后,能够将肆意一个幅员的多晶硅耽误和别的一个的多晶硅订交。
单级CMOS幅员的重点是阐发串并联干系。
MOS管并联：源区连在一路，漏区连在一路。
如例1，N阱中的PMOS从左面第一个起头，到第四个栅后，有源区不和前面的有源区相连，以是有三个MOS管并联，且前面的一定和这三个属串连干系。
MOS管并联：源漏区首尾相连，全体看只要一个源和一个漏与内部毗连。
比方下图N阱中PMOS，两组并联的PMOS，先将各组看为一个栅，则两个栅之间的有源区为首位相连，两组为串连干系。
庞杂的幅员，先将已阐发出的串连管、并联管别离等效为一个MOS管，再阐发。

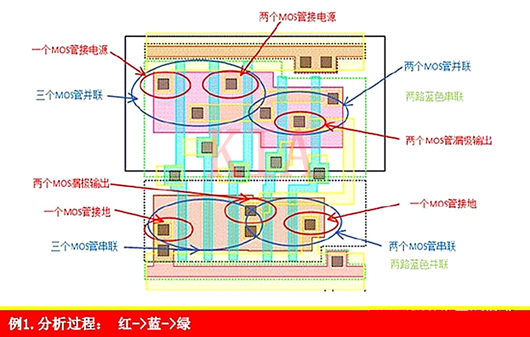

例1.阐发进程：红->蓝->绿

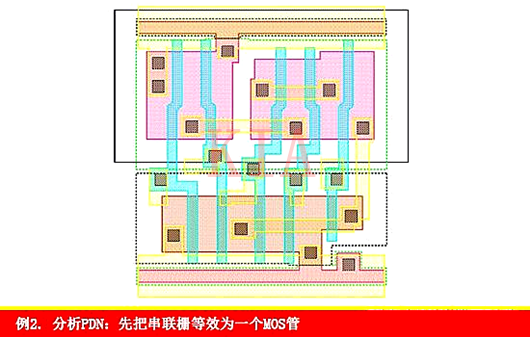

例2.阐发PDN：先把串连栅等效为一个MOS管，能够看出剩下2个漏相连，2个源接地，共有2+2-1即3组MOS管并联，再将归并管规复。

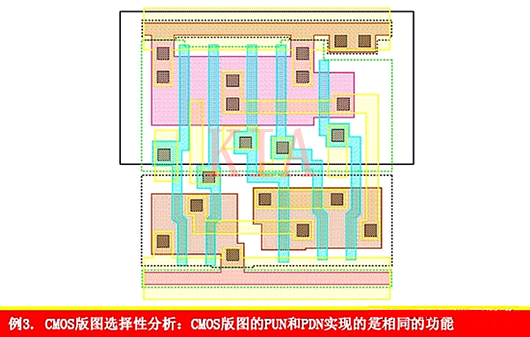

例3. CMOS幅员挑选性阐发：CMOS幅员的PUN和PDN完成的是不异的功效，若是判定出是规范CMOS幅员（特色是响应的NMOS、PMOS管栅极相连），则可只阐发PUN或PDN中的一个。
直观上看，两者中简略者有源区相连比拟有纪律。
可是阐发PUN要注重，阐发完的串并联干系，要先做对偶变更（加乘交换，0、1交换），再加上“非”。
