P-SUB工艺，NMOS 的衬底都是一样的，都是P-SUB，以是不能够将源极和衬底接一块，不然经由过程衬底短接会影响其余NMOS的特征，是以NMOS的衬底只能接GND（低电位）；
P-SUB工艺，PMOS管的N衬底都是零丁的，是以能够将源极和衬底接一块来减小衬偏效应；
N-WLL工艺，PMOS的衬底都是一样的，都是N-WELL，是以不能够将源极和衬底接一块，不然经由过程衬底短接会影响其余PMOS的特征，是以PMOS的衬底只能接VDD（高电位）；
N-WELL工艺，NMOS管的P衬底都是零丁的，是以能够将源极和衬底接一块来减小衬偏效应；
Deep Nwell，是在PSUB工艺环境下，对NMOS管能够采用的一种断绝体例，底部是deep nwell，四周是nwell构成的一个环，来断绝共衬底引发的噪声搅扰。

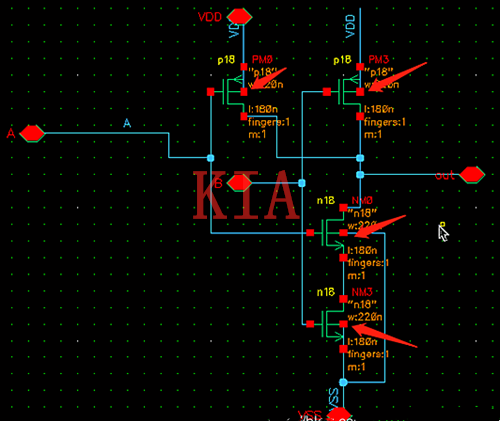

在schematic道理图中搭建电路时，一切pmos的衬底须要接VDD，一切nmos的衬底须要接VSS。

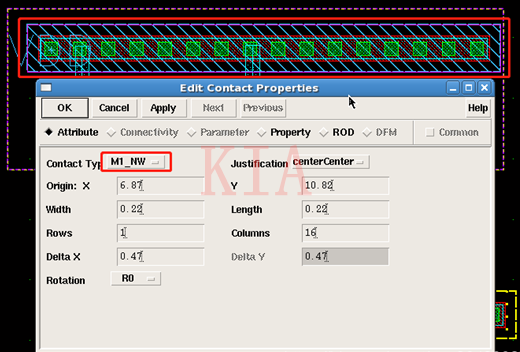

在layout幅员中，VDD供电时，挑选的通孔范例的M1_NW，由于PMOS器件做在N阱中。

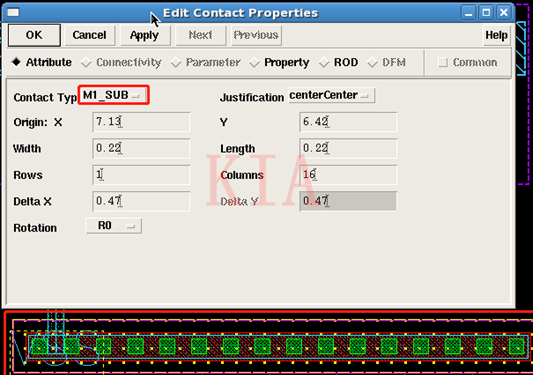

绝对应，VSS供电挑选的通孔范例为M1_SUB。
