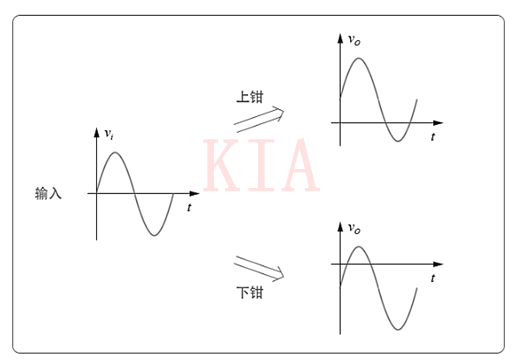

钳位器（clamper）能够将输入波形全体上移或下移，“clamper”在 英语中的原意是“夹具”的意义，很抽象地说了然它能够把波形肆意钳夹在某个电平处。

以下图所示：

图 2-5.01

钳位电路的焦点器件是二极管和电容，下面咱们详细阐发完成各类钳位的电路图。一样的，为便利阐发，咱们假定下面的二极管为抱负二极管，即导通时抱负二极管上的压降为0。

以下阐发的输入电压vi皆设为正弦电压，抒发式为：

1. 下钳位电路

（1） 规范下钳位电路

咱们先先容下钳位电路的规范型，其电路和输入波形以下图所示：

图 2-5.02

这个电路的关头点在于，电容C和负载电阻R的值要取的比拟大，如许当电容经由进程R停止放电时，时候常数 τ=RC会比拟大，放电进程会很是迟缓。下面咱们一步步阐发其任务道理：

（1） 当输入电压vi从0起头增大时，会给电容C充电，此时二极管正向导通。在C的右侧，二极管和电容并联，但因为电阻R值比拟大，以是充电电流回路首要从二极管上走。

又因为二极管的电阻很是小（抱负导通环境下近似短路），以是充电速率极快，咱们能够近似以为，电容上的电压几近便是即是输入电压。充电电流回路以下图所示：

图 2-5.04

（3） 后面说过，因为电阻R和电容C的值都获得很大，以是放电速率很是迟缓。当输入电压颠末正峰值Vm，再走到负半周，再变正，再回到正峰值Vm前，电容固然一向在向输入电源放电，但放电速率极为迟缓。

以是当输入电压再次到达正峰值Vm时，电容上存储的电压只降落了很小一点点，乃至能够近似以为电容上存储的电压几近没怎样变更，仍为Vm。

而输入电压vi最大也就到Vm，已没甚么资历给电容充电了。以是能够近似以为，电容上存储的电压，今后一向坚持为Vm稳定。

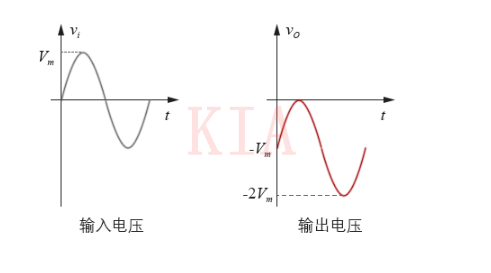

（4） 接着论断便是瓜熟蒂落的工作啦，从电路图上能够得出，输入电压vo的抒发式为：vo=vi-vC，按照下面的阐发，电容电压vC一向坚持为Vm稳定，则输入电压终究可抒发为：vo=vi-Vm，相称于将输入电压向下平移了Vm。

以下图所示：

图 2-5.05

（5） 最初再斟酌一下非抱负二极管的环境。对非抱负二极管，当正向导通时，其上有0.7V的压降。

按照下面“图2-5.03”的充电回路能够看出，电容上可充到的电压为：Vm-0.7V，则终究输入电压的抒发式为：vo=vi-（Vm-0.7V）= vi-Vm+0.7V。

（2） 偏置下钳位电路

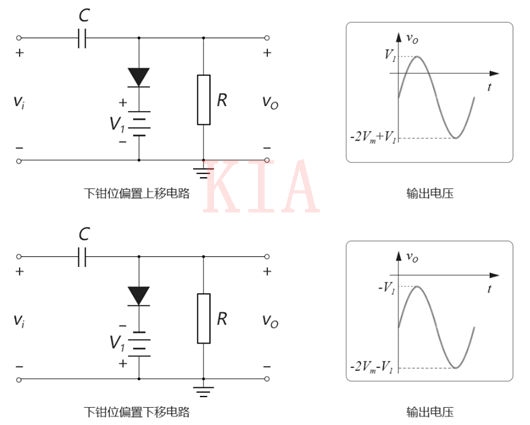

从下面的阐发可看到，规范下钳位电路只能将输入波形向下平移Vm，那若是咱们要向下平移肆意电平怎样办？很简单，在二极管上再加个偏置电压，以下图所示：

图 2-5.06

只需懂得了后面的规范下钳位电路，这个偏置阐发就很简单啦，在“下钳位偏置上移电路”中，电容C充电后的坚持的电压为：vc=Vm-V1，则终究输入电压为：vo=vi-vc=vi-Vm+V1。

在“下钳位偏置下移电路”中，电容C充电后的坚持的电压为：

vc=vm+v1,则终究输入电压为：vo=vi-vc=vi-vm-v1。

2. 上钳位电路

（1） 规范上钳位电路

上钳位电路的规范型，以下图所示：

图 2-5.07

阐发也是近似的，这里就简单描写了：一起头当输入电压vi处于正半周时，二极管停止，vi经由进程电阻R构成回路给电容充电，可是因为R很是大，以是充电速率很是迟缓。

当输入电压进入负半周时，电容上被充的电压几近为0。此时vi小于0时，二极管导通，充电电流经由进程二极管回路起头对电容C疾速充电，电容电压最大可充到Vm（注重图中电容电压的正负标的目的），今后电容电压Vm坚持稳定。输入电压为：vo=vi+vc=vi+Vm，相称于将输入电压上移了Vm。

（2） 偏置上钳位电路

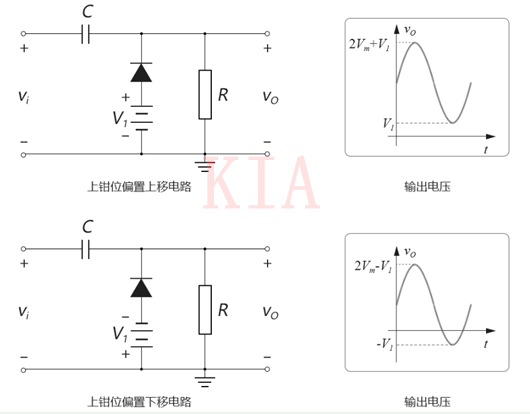

上钳位电路也能够加偏置电压，到达上移肆意电平的结果，以下图所示：

图 2-5.08

在“上钳位偏置上移电路”中，电容C充电后的坚持的电压为：

vc=vm+v1，则终究输入电压为：vo=vi+vc=vi+vm+v1。

在“上钳位偏置下移电路”中，电容C充电后的坚持的电压为：

vc=vm-v1,则终究输入电压为：vo=vi+vc=vi+vm-v1。
