利用PWM输入体例驱动有刷直流机电：H桥恒流驱动。

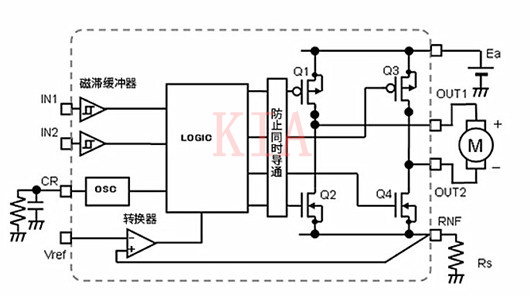

这是有刷直流机电PWM的H桥恒流驱动电路示例。这是通俗的驱动器电路，能够利用内置的比拟器遏制机电电流的ON/OFF节制，即PWM节制。
毗连到功率晶体管（MOSFET）的GND侧（RNF引脚）的电阻Rs是用来检测电流的电阻。内置的比拟器会对该Rs发生的电压与基准电压设置引脚（Vref）的电压遏制比拟。
当RNF引脚电压跨越Vref电压时，比拟器的输入变为L，并会关断供应电流的电源侧的功率晶体管。
在供应或遏制电流时，晶体管的ON/OFF状况会因任务形式（比方正转或反转）而异，可是不论如何，都将由Vref、Rs和比拟器来担任是不是使电流流过机电的切换。
关断时候（toff）经由进程对振荡器（OSC）频次遏制计数的体例来设置，在关断时代内电流会再生。当过了设置的关断时候时，已关断的功率晶体管将再次导通并供应电流。
经由进程反复该进程，能够经由进程以Vref电压÷Rs值为峰值电流（Ipeak）的恒流节制使机电扭转。右图是表现机电电流、Rs电流和RNF电压的波形。
须要注重的是，因为在再生电流活动时代Rs中不电流流过，是以在电流从头供应时，Rs中会发生较大的电流变更，能够会因寄生电感而发生发生较大的电压噪声，或功率晶体管的寄生电容的充电电流流过并跨越Vref电压。
须要设置很短的消隐时候（tblnk），来防止功率晶体管因该电压噪声而不遏制OFF举措。
消隐时候的设置须要注重不只要防止电流ON/OFF时的电压噪声激发误举措，还要防止切换机电扭转状况时的电压噪声激发误举措。消隐时候能够经由进程驱动器IC遏制优化或调剂。
关头要点：
?有刷直流机电H桥恒流驱动的一种体例是利用电流检测电阻检测机电电流，并经由进程比拟器将其与基准电压遏制比拟的PWM节制体例。
?在利用上述体例驱动有刷直流机电时，因为电流检测电阻中会发生较大的电流变更，是以能够会发生噪声电压并激发误举措。
?在利用上述体例驱动有刷直流机电时，有一种经由进程设置消隐时候来按捺误举措的体例。
