H桥电路驱动有刷直流机电计划剖析-KIA MOS管
信息来历：本站 日期：2021-12-31

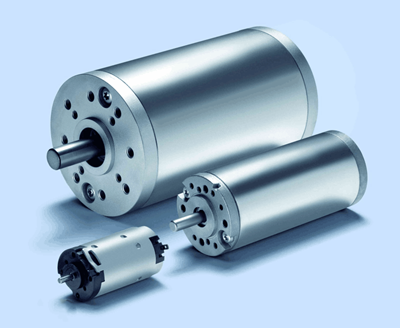

有刷直流机电是一种直流机电，有刷机电的定子上装置有牢固的主磁极和电刷，转子上装置有电枢绕组和换向器。
直流电源的电能经由过程电刷和换向器进入电枢绕组，发生电枢电流，电枢电流发生的磁场与主磁场彼此感化发生电磁转矩，使机电扭动弹员负载。
因为电刷和换向器的存在，有刷机电的布局庞杂，靠得住性差，毛病多，保护任务量大，寿命短，换向火花易发生电磁搅扰。

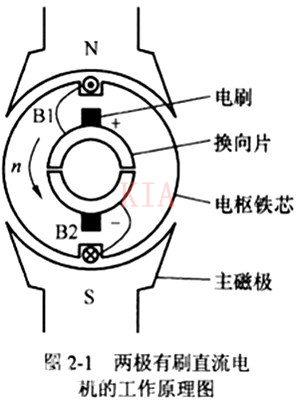

有刷直流机电的任务道理图如图2-1所示。在有刷直流机电的牢固局部有磁铁，这里称作主磁极;牢固局部另有电刷。动弹局部有环形铁芯和绕在环形铁芯上的绕组。
图2-1所示的南北极有刷直流机电的牢固局部(定子)上装设了一对直流励磁的运动的主磁极N和S，在扭转局部(转子)上装设电枢铁芯。定子与转子之间有一气隙。
在电枢铁芯上放置了由A和X两根导体连成的电枢线圈，线圈的首端和结尾别离连到两个圆弧形的铜片上，此铜片称为换向片。换向片之间相互绝缘，由换向片组成的全体称为换向器。
换向器牢固在转轴上，换向片与转轴之间亦相互绝缘。在换向片上放置着一对牢固不动的电刷B1和B2，当电枢扭转时，电枢线圈经由过程换向片和电刷与外电路接通。
高边电压线性节制

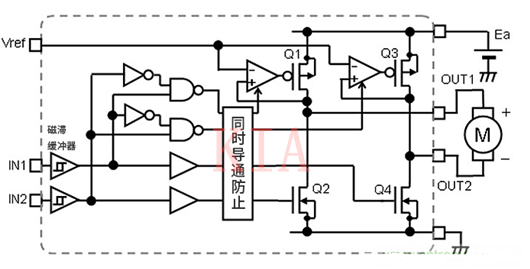

在该有刷直流机电驱动的驱动器电路示例中，能够经由过程线性节制高边Pch MOSFET来变动OUT引脚的H电压，从而节制施加到机电的电压。
OUT引脚的H电压由施加到Vref引脚的直流电压节制，实际上的电压与施加到Vref的电压不异。这就能够节制机电的转速/转矩。
在该示例中，当高边MOSFET（Q1，Q3）经由过程H桥切换节制逻辑导通时，运算缩小器会给高边MOSFET的栅极偏压，使MOSFET导通，并且MOSFET的漏极电压被反应至运算缩小器的同相输入。
按照运算缩小器反应电路的道理，该电路履行反应节制，以使反相输入和同相输入具备不异的电压。
在该示例中，施加到Vref引脚的电压=运算缩小器的反相引脚电压即是运算缩小器同相引脚=MOSFET的漏极电压=OUT引脚的H电压。因为该反应电路的增益为+1，是以Vref和OUT的电压比也为1:1。
能够对反应到该同相引脚的电路感受有点不调和，可是因为Pch MOSFET为勾当状况的L，是以会反应运算缩小器输入的反向电压。这与利用PNP晶体管作为升压器的反应电路的思绪不异。
有刷直流机电驱动的H桥节制电路的任务与“输入状况的切换”中所述的任务不异。
关头要点:
有刷直流机电驱动时，能够线性节制H桥电路高边电压的电路布局。
有刷直流机电驱动时，经由过程节制OUT引脚的H电压，能够线性节制机电转速/转矩。
