上面是常常在模子中利用的有刷直流机电的表面，和通俗的南北极（2个磁体）三槽（3个线圈）型机电的分化表现图。
能够看到有刷直流机电的永磁体是牢固的，有刷直流机电的线圈能够绕内部中间扭转。牢固侧称为“定子”，扭转侧称为“转子”。

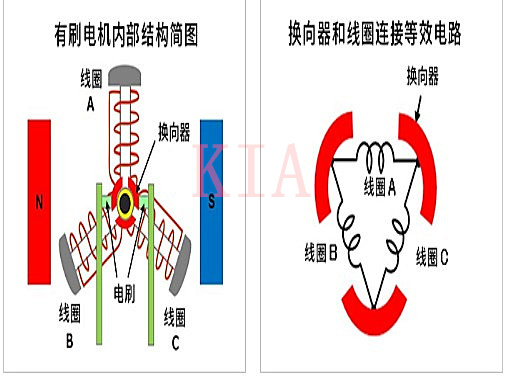

以下是表现布局观点的布局简图
扭转中间轴的核心有三个换向器（用于电流切换的曲折金属片）。为了防止相互打仗，换向器之间距离120°（360°÷3枚）设置装备摆设。换向器跟着轴的扭转而扭转。
一个换向器毗连有一个线圈端和另外一个线圈端，并且三个换向器和三个线圈作为电路网构成一个全体（环形）（参见“换向器和线圈毗连等效电路”）。

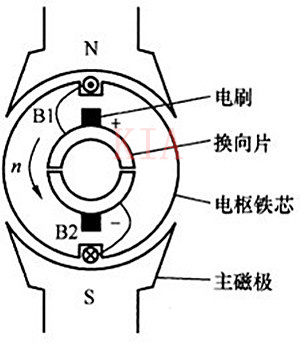

两个电刷（参见“有刷机电内部布局简图”）被牢固在0°和180°处，以便与换向器打仗。内部直流电源与电刷相毗连，电流按电刷→换向器→线圈→电刷的途径活动。
关头要点：
望文生义，有刷机电存在被称为“电刷”的电极。
有刷机电由定子和转子构成，有刷机电的定子包含磁体，转子包含线圈和换向器。
对有刷直流机电，能够使电刷之间短路以施加制动，从而在电源关断后疾速遏制因惯性而扭转的转子。

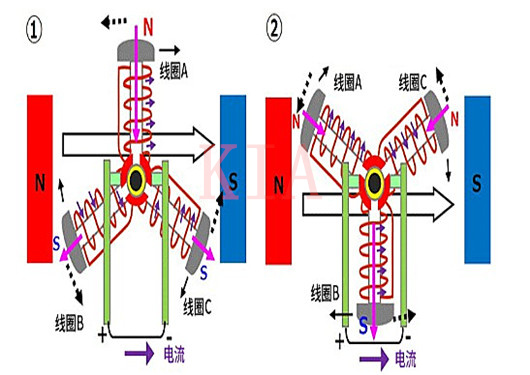

在电刷断开电源并且线圈（转子）仍沿逆时针标的目的扭转的状况下，将电刷之间短路。
在①的状况下，如上一篇发电道理中所述，左电刷绝对右电刷会发生（+）电动势，以是会因电刷短路而有电流流过。成果，线圈A的外侧变为N，线圈B和线圈C的外侧变为S。
在过渡到②状况后也一样有电流流过，线圈B的外侧变为S，线圈A和线圈C的外侧变为N。
当以这类体例使有刷直流机电电刷之间短路时，会发生与那时扭转标的目的相反的扭转力（实心玄色箭头），并且会变为使原扭转遏制的制动举措，称之为“短路制动”。
跟着有刷直流机电电流的增添，遏制该扭转的力增大，是以，当有刷直流机电转速较高时，将施加较强力的制动；当有刷直流机电转速下降时，制动将变弱，而当有刷直流机电扭转遏制时，制动将变为零。
关头要点：
经由过程使电刷短路，能够发生相反标的目的的扭转力，并且能够取得使扭转遏制的制动结果。
