甚么是栅极－源极电压发生的浪涌？详解-KIA MOS管
信息来历：本站 日期：2021-12-30

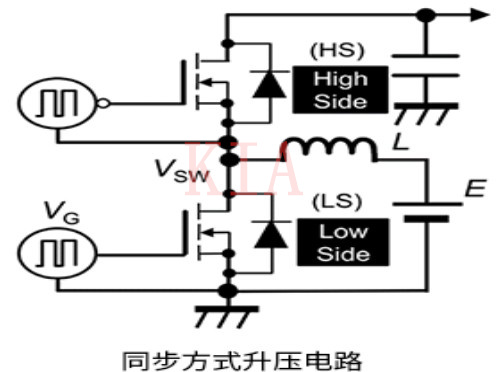

右边的电路图是在桥式布局中利用SiC MOSFET时最简略的同步升压（Boost）电路。
在该电路中，高边（以下称“HS”）SiC MOSFET与低边（以下称“LS”）SiC MOSFET的开关同步停止开关。当LS导通时，HS关断，而当LS关断时，HS导通，如许瓜代导通和关断。
因为这类开关任务，受开关侧LS电压和电流变更的影响，不只在开关侧的LS发生浪涌，还会在同步侧的HS发生浪涌。

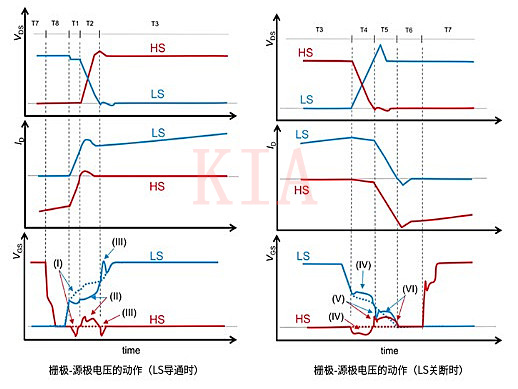

上面的波形图表现该电路中LS导通时和关断时的漏极－源极电压（VDS）和漏极电流（ID）的波形，和栅极－源极电压（VGS）的举措。
横轴表现时候，时候规模Tk（k=1～8）的界说以下：
T1： LS导通、SiC MOSFET电流变更时代
T2： LS导通、SiC MOSFET电压变更时代
T3： LS导通时代
T4： LS关断、SiC MOSFET电压变更时代
T5： LS关断、SiC MOSFET电流变更时代
T4～T6： HS导通之前的死区时候
T7： HS导通时代（同步整流时代）
T8： HS关断、LS导通之前的死区时候
在栅极－源极电压VGS中，发生箭头所指的事务（I）～（IV）。每条虚线是不浪涌的原始波形。
这些事务是由以下身分引发的：
事务（I）、（VI） → 漏极电流的变更（dID/dt）
事务（II）、（IV） →漏极－源极电压的变更（dVDS/dt）
事务（III）、（V） →漏极－源极电压的变更竣事
在这里切磋的“栅极-源极电压发生的浪涌”便是指在这些事务中出格影响任务的LS导通时HS发生的事务（II）和 LS关断时HS发生的事务（IV）。
关头要点：
最近几年来，SiC MOSFET被愈来愈多地用于电源和电力线路中的开关利用，SiC MOSFET任务速率很是快，快到已没法疏忽因为SiC MOSFET其本身封装电感和核心电路布线电感带来的影响。
是以，出格是SiC MOSFET，能够会在栅极-源极间电压中发生不测的浪涌，须要对此采用对策。
