步进机电有双极毗连型和单极毗连型两种范例，每种都有其优错误谬误，是以须要领会它们的特色并按照操纵须要来选用。

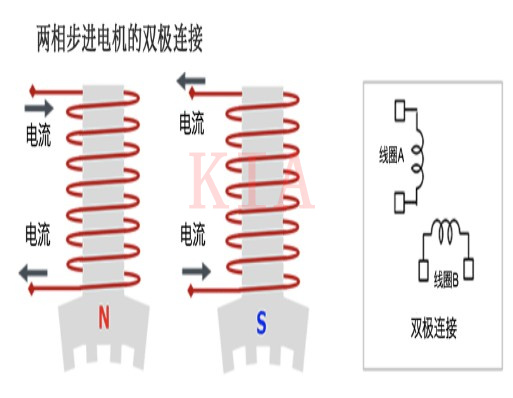

双极毗连的体例如图所示，接纳电流在一个绕组中双向活动的驱动体例（双极驱动）。
这类体例机电的布局比拟简略，端子数也较少，但因为必须节制一个端子的极性，是以驱动电路较为庞杂。
不过，这类机电的绕组操纵率好，并且能够或许停止邃密的节制，是以能够或许取得很高的输入转矩。别的，还能够或许减小在线圈中发生的反电动势，以是能够或许操纵耐压较低的机电驱动器。

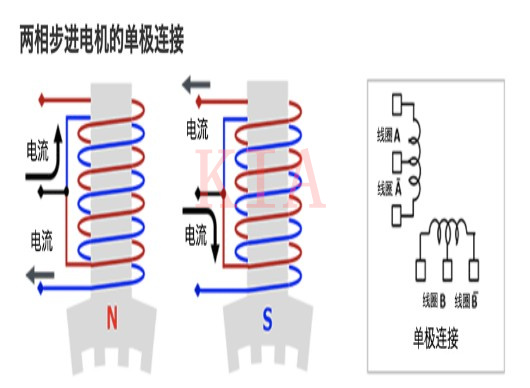

如图所示，单极毗连具备一个中间抽头，接纳电流在一个绕组中一直沿牢固标的目的活动的驱动体例（单极驱动）。
固然步进机电的布局较为庞杂，可是因为仅须要电流ON/OFF的节制，是以步进机电的驱动电路较简略。不过，其绕组的操纵率较差，与双极毗连比拟只能取得约一半的输入转矩。
别的，因为电流ON/OFF时会在线圈中发生很高的反电动势，以是须要操纵高耐压的机电驱动器。
?双极毗连
－接纳电流在一个绕组中双向活动的驱动体例（双极驱动）。
－布局简略，但步进机电的驱动电路庞杂。
－绕组操纵率好，且能够或许停止邃密的节制，是以步进机电能够或许取得很高的输入转矩。
－能够或许减小在线圈中发生的反电动势，是以能够或许操纵耐压低的机电驱动器。
?单极毗连
－具备中间抽头，接纳电流在一个绕组中一直沿牢固标的目的活动的驱动体例（单极驱动）。
－布局庞杂，但步进机电的驱动电路简略。
－绕组操纵率差，与双极毗连比拟，步进机电只能取得约一半的输入转矩。
－因为会在线圈中发生较高的反电动势，是以须要操纵高耐压的机电驱动器。
