MOSFET数据手册中最凸起的规格之一是漏极 - 源极导通电阻，缩写为R DS （on）。这个R DS （on）的设法看起来很是简略：当FET停止时，源极和漏极之间的电阻很是高 - 咱们假定零电流活动。
当FET的栅极 - 源极电压（V GS）跨越阈值电压（V TH）时，它处于“导通状况”，漏极和源极经由过程电阻即是R DS（on）的通道毗连。可是，若是熟习MOSFET的现实电气特征，应当很轻易熟悉到该模子不适合现实。
起首，FET现实上不“导通状况”。当不停止时（咱们疏忽了亚阈值导通），FET能够处于三极管地区或饱和地区。这些地区中的每个都具备其本身的电流 - 电压干系。

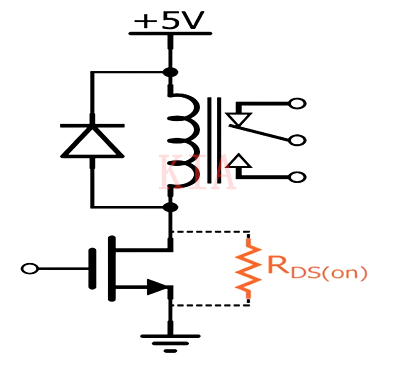

可是，咱们能够宁静地假定“导通状况”对应于三极管地区，由于R DS（on）与开关电路，而不是小旌旗灯号缩小器和开关电路相干 - 比方，用于驱动电念头或节制继电器 - 接纳停止和三极管地区。
可是，三极管地区的节制不只仅是一个阻力，而是一个相称庞杂的方程：
（这是对NMOS器件; PMOS器件将具备μ p，而不是μ ?。）可是，若是咱们疏忽在V DS 2项，方程能够下简化：
此刻咱们确切在漏极 - 源极电流（I D）和漏极 - 源极电压（V DS）之间具备线性（即，电阻）干系。可是，“电阻”不是恒定的，如仅仅是电阻器的环境; 相反，阻力对应

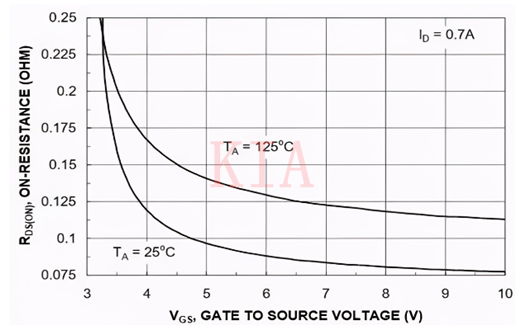

这让咱们领会了对R DS （on）的主要概念：它受栅极 - 源极电压的影响。以下是Fairchild的NDS351ANMOSFET 数据表中的示例：
这局部的典范阈值电压为2.1 V.若是您疾速检查V TH规格，并且在R DS（on）标准中很是快，您能够会以为能够用3.3 V逻辑旌旗灯号驱动该FET完成抵当表现。
斟酌到数据标明确划定了对应于R DS（on）标准的栅极 - 源极电压， 可是，一个或两个R DS（on） / V GS数据点不能转达合用于现实远高于典范V TH的栅极 - 源极电压的导通电阻的极度增添。
是以，记着通态（即三极管地区）电阻取决于V GS和2），具体信息请参考R DS（on）与V GS的干系图。
别的，导通电阻不即是由下面给出的三极管地区方程表现的电阻。后者是MOSFET沟道的电阻，而导通电阻包含其余电阻键合线，内涵层等。
电阻特征受制作手艺的影响，和R DS差别组件的各自进献（ on）按照特定器件的电压规模而变更。

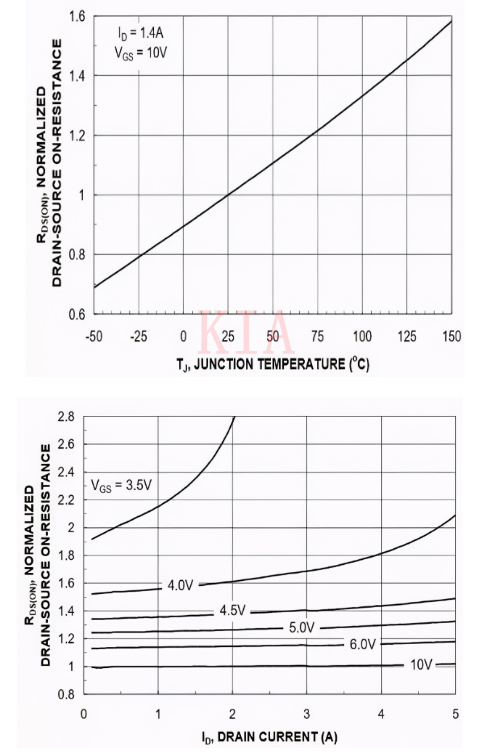

影响导通电阻的别的两个身分是结暖和漏极电流，如NDS351AN数据表中的这两个图所示：
是以，在为特定开关利用找到适合的MOSFET之前，您能够须要处处推销并花一些时候在一些数据表上。
