一切半导体器件都具备必然的最大反向电压额外值（功率 MOSFET 的 BV DSS）。高于此阈值的操纵将致使反向偏置 pn 结中的高电场。
由于碰撞电离，高电场会发生电子-空穴对，这些电子-空穴对会发生倍增效应，从而致使电流增添。流过器件的反向电流会致使高功耗、相干的温升和潜伏的器件破坏。
反激式转换器电路
一些设想者不许可雪崩操纵；相反，在额外 BV DSS 和 VDD 之间坚持电压降额（凡是为 90% 或更少）。

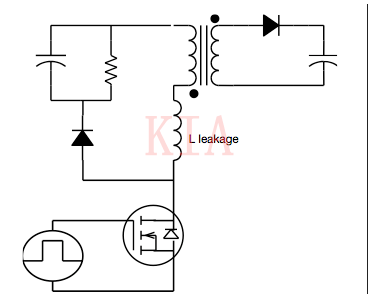

但是，在这类环境下，能够会呈现超越打算的电压尖峰的环境并不少见，是以即便是最好的设想也能够会碰到非频次雪崩事务。图 1 显现了一个如许的示例，即反激式转换器。
反激式转换器电路
在反激式转换器的 MOSFET 操纵时代，能量存储在泄电感中。若是电感未准确钳位，在 MOSFET 关断时代，泄电感经由过程低级开关放电，并能够致使雪崩操纵，如图 2 和 3 中 VDS、ID 和 VGS 与时候的干系波形所示。

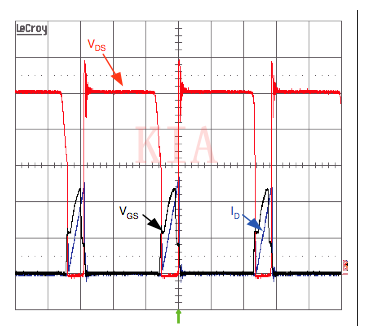

雪崩波形下的反激式转换器开关：

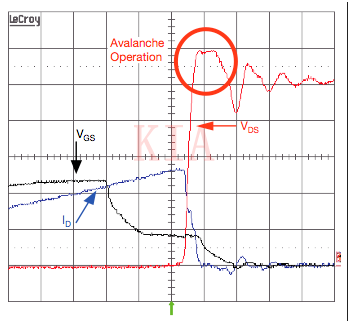

雪崩波形下的反激式转换器开关（具体）
雪崩毛病形式
一些功率半导体器件设想为在无限时候内蒙受必然量的雪崩电流，是以能够到达雪崩额外值。其余人会在雪崩起头后很快失利。机能差别源于特定的装备物理、设想和制作。
一切半导体器件都包罗器件物理设想固有的寄生元件。
在功率 MOSFET 中，这些组件包罗由于 p 和 n 区之间的结中的电荷转移而发生的电容器、与资料电阻率相干的电阻器、在 p+ 体分散进入 n- 内涵层时构成的体二极管，和 NPN（双极结型晶体管尔后称为 BJT） 序列 （BJT），在 n+ 源极触点分散的处所构成。
请参见图 4 领会包罗下面列出的寄生元件的功率 MOSFET 横截面，参见图 5 领会器件的完全电路模子。
功率 MOSFET 横截面：
功率MOSFET电路模子在雪崩中，充任二极管的 pn 结不再阻断电压。施加更高的电压会到达临界场，此中碰撞电离趋于无限大，载流子浓度由于雪崩倍增而增添。

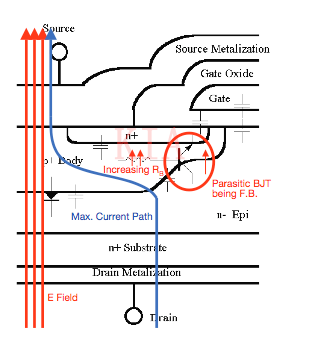

由于径向场份量，器件外部的电场在结曲折处最强。这类强电场会在寄生 BJT 四周发生最大电流，以下图 6 所示。功耗会增添温度，从而增添 RB，由于硅电阻率随温度增添。
按照欧姆定律，咱们晓得在恒定电流下增添电阻会致使电阻两头的电压降增添。当压降足以正向偏置寄生 BJT 时，
雪崩下的功率 MOSFET 截面
功率 MOSFET 用户应注重领会差别供给商之间雪崩额外前提的差别。不是“雪崩妥当”的装备能够会致使不测和看似没法诠释的电路毛病。
一些制作商底子不对他们的 MOSFET 停止雪崩评级。其余人零丁利用统计评级，这不能为更完全的表征和评级供给的妥当操纵供给不异的保障。
