【图文】反相器的电路布局和任务道理-KIA MOS管
信息来历：本站 日期：2021-12-24

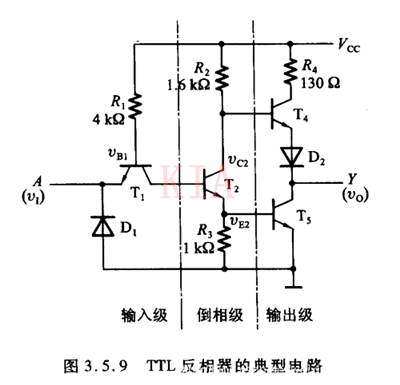

电路布局

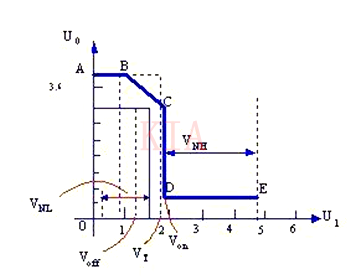

2.电压传输特征
3.任务道理
设 VCC=5V，VIH=3.4V,VIL=0.2V
PN结的导通压降VON=0.7V
A点:输出为0，T1管be结正偏，bc结正偏，T1处于饱和状况，c1压降很低，T2管的基极与c1接在一路，以是T2管、T5管都停止，T4管导通，Y输出高电平，VOH=VCC-VR2-VBE4-VD2=3.4V
AB段：VI<0.6V摆布, VB1<1.3V摆布, VC1<0.7V摆布， T1管导通，T2管、T5管都停止，T4管导通，Y输出高电平，VOH=VCC-VR2-VBE4-VD2=3.4V
BC段：线性区0.7V<;VI<1.3V ，T2管导通（从停止进入缩小区），R2下流过的电流增添，T5管停止，T4管导通，Y输出高电平，VOH线性降落
CD段：转机区，VI=VTH约为1.4V, VC1电压钳位在1.4V，以是VB1钳位在2.1V摆布，T2管、T5管都导通，T4管停止，以是VO敏捷降落至低电平
DE段：饱和区，VI持续回升，而VO稳定
申明：
T2管的输出VC2和VE2变更标的目的相反（T2管由停止变为导通时，VC2降落而VE2回升），故称倒相级；
输出级在稳态下，T5管和T4管总有一个导通一个停止（比方当输出低电日常平凡，T2管、T5管饱和导通，输出为0.1V到0.2V摆布，VB4约莫是0.8到0.9V, T4管导通须要1.4V的压差），既能下降功耗又进步了带负载才能，称推拉式；
D1按捺负向搅扰，当输出的电平太低时（<-0.7V),D1导通，掩护电路；D2保障T2导通时T4靠得住的停止。
(二）CMOS反相器

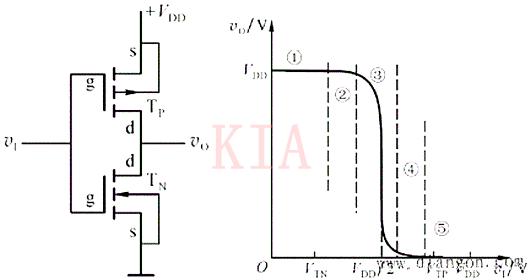

1.电路布局和电压传输特征
