自激式开关稳压电源是一种操纵间歇振荡电路构成的开关电源，也是普遍利用的根基电源之一。

自激式开关电源中的开关管起着开关及振荡的两重作从，也省去了节制电路。电路中由于负载位于变压器的次级且任务在反激状况，具备输入和输入彼此断绝的长处。这类电路不只合用于大功率电源，亦合用于小功率电源。

市道上的断绝电源很是的多，对一些低本钱的电源良多都是用反激来做的，随手艺的更新，一些小功率电源都是用集成芯片做的，此刻集成的芯片本钱都很是的自制，可是仍是有良多的工程师在用自激式的电源，那对自激式电源的特色有哪些呢？

自激式开关电源的特色

1、自激式开关电源布局简略，都是一些三极管、二极管、电容搭这些根本的器件搭建而成，出产制作本钱昂贵。不须要芯片节制，对今朝的良多的芯片都买不到的环境下，能够有良多的工程师会想到用自激式的体例来做电源。

2、自激式开关电源的脉冲旌旗灯号是经由进程变压的绕组自激振荡发生的，这一种体例发生的脉冲它的频次是不牢固的，随输入电压和负载变更而变更，轻载时开关频次较高或间歇振荡，满载时频次会主动降落，这里有点像它激式的PFM节制体例。

3、自激式开关电源在占空比D发生转变时，开关管的集电极电流与电压绝对值发生变更，是以占空比的变更规模较小，普通设想的时辰占空比小于50%。

4、自激式开关电源在搭建电路的时辰也是能够具备必然的自掩护功效，比方负载太重的时辰，原边绕组的电流过的，经由进程检测限流电阻的巨细来封闭主功率管的基极，是以掩护电路比拟简略，这是自激式开关电源的一大长处。

5、自激式开关电源由于随频次变更而变更，在功率大的时辰电源不变性很差，靠得住性不高，咱们想下自激式的电源都是一些三极管搭建的，三极管的一些特征随温度的变更而变更，这就致使了电源分歧性很差。以是一些大功率的都比用自激式的体例。

以上的特色是自激开关电源以是具备的，自激式电源的上风便是布局简略本钱低，用几个三极管就能够搭建而成。

可是此刻自激式开关电源愈来愈少了，这是由于良多国产的芯片制作商都能造出比自激式电源更简略自制的芯片，核心电路能够便是几个电阻电容，电路很是简略，靠得住性方面要比自激式电源好良多，在设想下面比自激式的电源要简略，这就致使了自激式电源本钱低，器件少布局简略的上风依然如故。以是一些小功率电源都转向了用集成式的芯片。

下面咱们就自激式电源的任务体例简略的先容下：

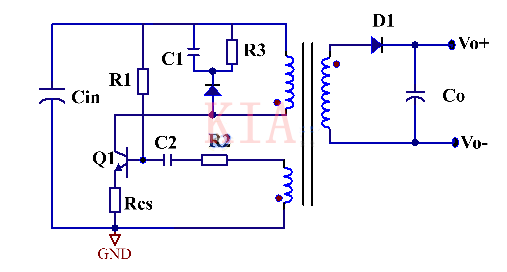

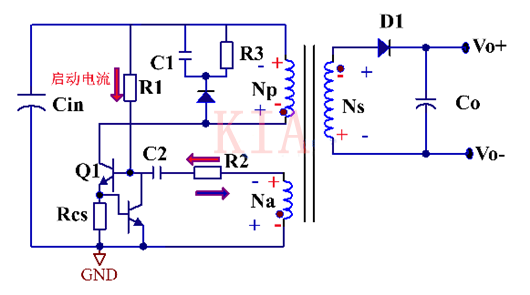

1、启动的时辰，R1下面流过启动电流让Q1基极有电流流过，如许Q1的CE之间会导通，变压器的原边绕组加有输入电压，由于有电流流过而发生了自感，如许Np发生是上正下负的电压，如图上白色标识。

2、按照同名端电压不异，输入绕线发生了上负下正的电压，二极管反偏停止，输入绕组不电流流过。

3、而赞助绕组的发生了上正下负的压，这个电压经由进程R2给C2充电，电流回路流过Q1的基极，使Q1的基极电流变大，如许加快了Q1的导通。

4、当Q1导通一段时辰后，Np绕组的电流增大到必然电流后，在Rcs下面发生的压降能使Q2的基极导通，如许Q2的CE之间导通，Q2导通后Q1的基极电流起头降落，如许集电极电流起头变小，原边绕组Np电感为了禁止电流变小就会发生反向电动式，如许就会发生上负下正的电压，这时辰辰赞助绕组Na也发生了上负下正的电压，如许R2就变成了给C2放电了，同时也减小了Q1的基极电流，加快关断Q1。

5、输入绕组D1这个时辰导通，变压器开释能量，给负载供给能量并且给输入电容充电。等绕组的电流放完后，绕组再次振荡发生新的周期，这便是全部自激的进程。
