【实例阐发】晶体管温度弥补电路-KIA MOS管
信息来历：本站 日期：2021-12-22
晶体管的首要参数，如电流缩小倍数、基极-发射极电压、集电极电流等，都与情况温度紧密亲密相干。是以，在晶体管电路中须要接纳须要的温度弥补办法，才能取得较高的不变性和较宽的利用情况温度规模。
接纳NTC热敏电阻器的晶体管温度弥补电路，遍及存在低温（普通在50℃以上）弥补缺乏、输出阻抗随温度降低而降落，功耗较大等错误谬误。PTC热敏电阻 晶体管温度弥补电路能降服上述错误谬误，扩展晶体管利用情况温度规模。

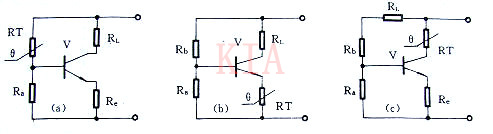

图 三种接法的根基弥补电路
图(a)(b)(c) 为三种差别接法的晶体管根基弥补电路，合用于差别的晶体管及任务电流，以求保障在较宽的温度规模内的最好弥补成果。
另外，图(b)和图(c)除有不变任务电流的感化外， 还兼有过热过流掩护的功效，即当电流或情况温度跨越设定值时，RT阻值剧增，从而使使晶体管停止。
晶体管缩小电路

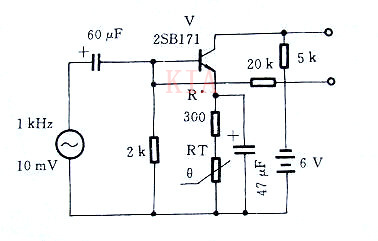

图 晶体管缩小电路
图为接纳PTC热敏电阻的晶体管缩小电路。 图中RT为25℃时阻值180Ω的PTC热敏电阻，当情况温度变更时，其阻值随之变更使晶体管发射极电压呈反向变更，从而使集电极电流坚持不变。

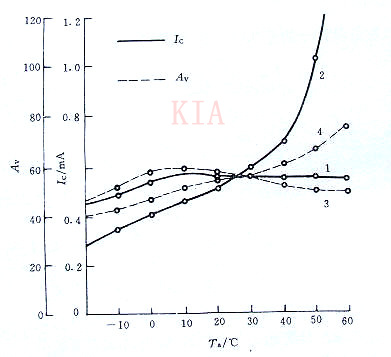

图 Ia、Av随情况温度Ta的变更
图是情况温度在-20~+60℃规模内，集电极电流Ic及电压缩小系数Av的变更情况。
图中，曲线1、3是接纳了PTC热敏电阻的弥补成果，曲线2、4是不接纳PTC热敏电阻弥补的成果。
因为引入了PTC热敏电阻器，集电极电流Ic及电压缩小系数Av抗情况温度影响的才能获得明显改良。
