PN结导通后有一个约为0.6V（指硅资料PN结）的压降，同时PN结另有一个与温度相干的特征：

PN结导通后的压降根基不变，但不是不变，PN结两头的压降随温度降落而略有降落，温度愈高其降落的量愈多，固然PN结两头电压降落量的相对值对0.6V而言相称小，操纵这一特征能够或许组成温度弥补电路。

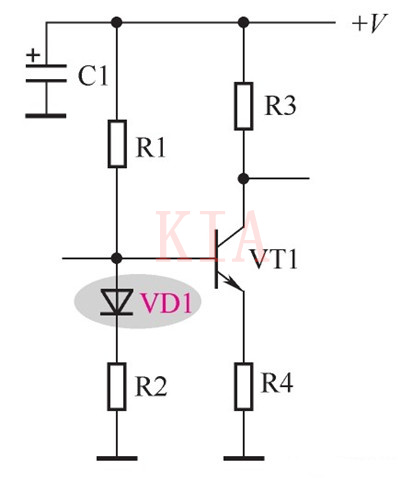

如图所示是操纵二极管温度特征组成的温度弥补电路。

图 二极管温度弥补电路

对初学者来说，看不懂电路中VT1等元器件组成的是一种缩小器，这对阐发这一电路任务道理倒霉。在电路阐发中，熟习VT1等元器件所组成的单位电路功效，对阐发VD1任务道理有着主动意思。领会了单位电路的功效，统统电路阐发就能够或许环绕它停止睁开，做到事半功倍。

1．须要领会的深条理电路任务道理

阐发这一电路任务道理须要领会以下两个深条理的电路道理。

1）VT1等组成一种缩小器电路，对缩小器而言请求它的任务不变性好，此中有一条便是温度凹凸变更时三极管的静态电流不能转变，即VT1基极电流不能随温度变更而转变，不然便是任务不变性不好。领会缩小器的这一温度特征，对懂得VD1组成的温度弥补电路任务道理很是首要。

2）三极管VT1有一个与温度相干的不良特征，即温度降落时，三极管VT1基极电流会增大，温度愈高基极电流愈大，反之则小，明显三极管VT1的温度不变机能不好。由此可知，缩小器的温度不变机能不良是由于三极管温度特征形成的。

2．三极管偏置电路阐发

电路中，三极管VT1任务在缩小状况时要给它必然的直流偏置电压，这由偏置电路来实现。

电路中的R1、VD1和R2组成分压式偏置电路，为三极管VT1基极供给直流任务电压，基极电压的巨细决议了VT1基极电流的巨细。若是不斟酌温度的影响，并且直流任务电压+V的巨细不变，那末VT1基极直流电压是不变的，则三极管VT1的基极直流电流是不变的，三极管能够或许不变任务。

在阐发二极管VD1任务道理时还要搞清晰一点：VT1是NPN型三极管，其基极直流电压高，则基极电流大；反之则小。

3．二极管VD1温度弥补电路阐发

按照二极管VD1在电路中的地位，对它的任务道理阐发思绪首要申明以下几点：

1）VD1的正极经由进程R1与直流任务电压+V相连，而它的负极经由进程R2与地线相连，如许VD1在直流任务电压+V的感化下处于导通状况。懂得二极管导通的要点是：正极上电压高于负极上电压。

2）操纵二极管导通后有一个0.6V管压降来诠释电路中VD1的感化是行不通的，由于经由进程调剂R1和R2的阻值巨细能够或许到达VT1基极所须要的直流任务电压，底子不须要经由进程串入二极管VD1来调剂VT1基极电压巨细。

3）操纵二极管的管压降温度特征能够或许准确诠释VD1在电路中的感化。假定温度降落，按照三极管特征可知，VT1的基极电流会增大一些。

当温度降落时，二极管VD1的管压降会降落一些，VD1管压降的降落致使VT1基极电压降落一些，成果使VT1基极电流降落。

由上述阐发可知，插手二极管VD1后，本来温度降落使VT1基极电流增大的，此刻经由进程VD1电路能够或许使VT1基极电流减小一些，如许起到不变三极管VT1基极电流的感化，以是VD1能够或许起温度弥补的感化。

4）三极管的温度不变机能不良还表现为温度降落的进程中。在温度降落时，三极管VT1基极电流要减小，这也是温度不变机能不好的表现。

接入二极管VD1后，温度降落时，它的管压降稍有降落，使VT1基极直流任务电压降落，成果VT1基极电流增大，如许也能弥补三极管VT1温度降落时的不不变。

4．电路阐发细节申明

1）在电路阐发中，若能利用元器件的某一特征去公道地诠释它在电路中的感化，申明电路阐发很能够或许是准确的。比方，在上述电路阐发中，只能用二极管的温度特征才能合懂得释电路中VD1的感化。

2）温度弥补电路的温度弥补是双向的，即能够或许弥补由于温度降落或降落而引发的电路任务的不不变性。

3）阐发温度弥补电路任务道理时，要假定温度的降落或降落变更，而后阐发电路中的反映进程，获得准确的电路反映成果。

在现实电路阐发中，能够或许只设温度降落停止电路弥补的阐发，不用再阐发温度降落时电路弥补的环境，由于温度降落的电路阐发思绪、进程是类似的，只是电路阐发的每步变更相反。

4）在上述电路阐发中，VT1基极与发射极之间PN结（发射结）的温度特征与VD1温度特征类似，由于它们都是PN结的布局，以是温度弥补的成果比拟好。

5）在上述电路中的二极管VD1，对直流任务电压+V的巨细动摇无不变感化，以是不能弥补由直流任务电压+V巨细动摇形成的VT1管基极直流任务电流的不不变性。

5．毛病检测体例和电路毛病阐发

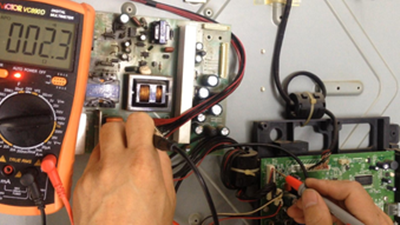

这一电路中的二极管VD1毛病检测体例比拟简略，能够或许用万用表欧姆档在路丈量VD1正向和反向电阻巨细的体例。

当VD1呈现开路毛病时，三极管VT1基极直流偏置电压降落很多，致使VT1管进入饱和状况，VT1能够或许会发热，严峻时会烧坏VT1。若是VD1呈现击穿毛病，会致使VT1管基极直流偏置电压降落0.6V，三极管VT1直流任务电流减小，VT1管缩小才能减小或进入停止状况。
