（一）

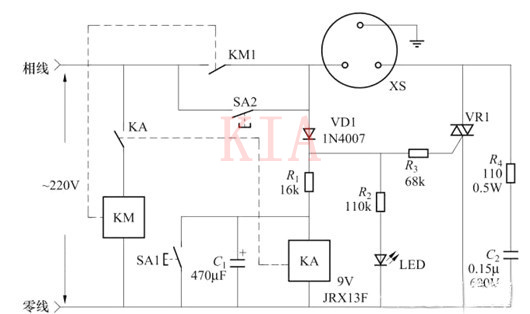

由一只双向晶闸管组成的具备停电自锁的电源开关电气节制线路。该电路属通用根基电路，既能够利用于电气装备中，又能够设想成产物利用于对电源有请求的负载上。
所示电路首要由VR1、KA、KM、SA1、SA2、LED为焦点组成。此中，VR1是一只双向晶闸管，其容量应按照负载的环境挑选其型号。
KA的型号为JRX13F，是一只直流9V的小型继电器，其有一组动合触点用于节制交换继电器线圈的供电。KM是一只220V的交换打仗器，其有一组动合触点用于节制XS插座的供电。
SA1是一只动合型手动节制断电开关。SA2是一只动合型起动开关。LED是一只白色发光二极管，用于作为任务电源唆使。
一、开机进程
当按下起动开关SA2后，AC220V电压经VD1半波整流后的直流电压分为多路加到有关电路。
（1）一起经R2电阻降压限流，加到发光二极管LED正极，使其导通发光，以示电源接通。
（2）另外一起经R3电阻降压限流，加到VR1双向晶闸管的触发极，使其导通。
（3）第三路经R1电阻限流降压、C1滤波后的电压使继电器KA线圈得电吸合，其动合触点闭合后使KM线圈也得电吸合，其动合触点KM1闭合后自锁，为插座XS供电。
二、关机进程
当按下关机开关SA1后，等效于将KA继电器线圈两头短接，KA失电动合已闭合的触点又断开，KM线圈失电后，KM1触点也断开，从而使XS失电。
该自锁开关在供电一般时和通俗按钮开关的功效不异一旦停电又规复供电后，电路能遏制对负载供电，以防华侈和变乱。
该装配的利用电路任务道理见下图。

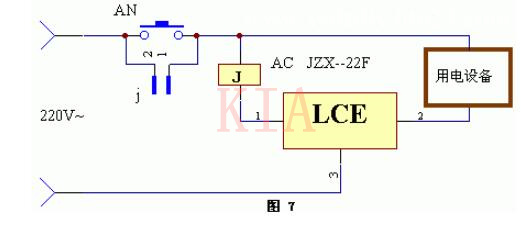

用LCE模块组成的停电自锁掩护开关电路，在停电时能自锁，当电路须要供电是地，可按动开关AN，（用电装备上的电源开关应闭合），此时用电器通电任务。
一旦停电，继电器J的触点j断开，在电网规复供电时，则全部供电回路不能自通。
