在电子电路中，缩小的工具是变更量，缩小的实质是在输入旌旗灯号的感化下，经由过程有源元件（晶体管或场效应管）对直流电源的能量停止节制和转换，使负载从电源中取得的输入旌旗灯号能量比旌旗灯号源向缩小电路供给的能量大的多。
晶体管缩小电路有共射、共集、共基三种接法，场效应管有共源、共漏接法（与晶体管缩小电路共射、共集接法绝对应）。

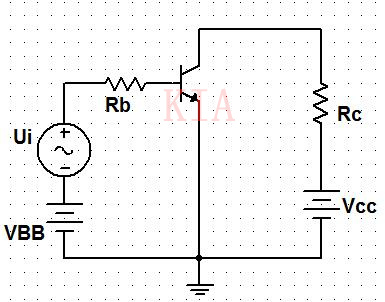

以下经由过程3个首要机能（缩小倍数A、输入电阻Ri、输入电阻Ro）目标对晶体管三种根基接法停止比拟。根基共射缩小电路：

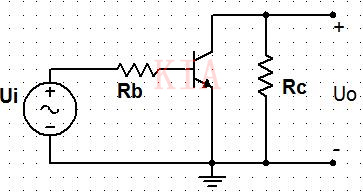

微变旌旗灯号等效电路：
缩小倍数：A=Uo/Ui=-βRc/rbe;
输入电阻：Ri=Rb//rbe;
输入电阻：Ro=Rc;

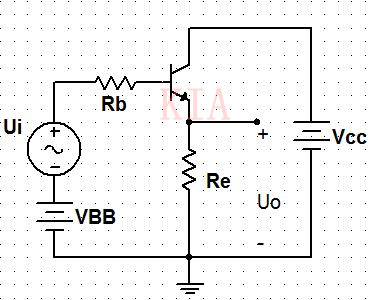

根基共集缩小电路：
交换通路：
微变旌旗灯号等效电路：
缩小倍数：A=Uo/Ui=IeRe/[Ib(Rb rbe) (1 β)IbRe];
输入电阻：Ri=Ui/Ii=Ui/Ib=[Ib(Rb rbe) IeRe]/Ib=Rb rbe (1 β)Re;
输入电阻：Ro=Re//[(Rb rbe)/(1 β)];
根基共基缩小电路：
微变等效电路：
缩小倍数：A=Uo/Ui=Ic*Rc/(Ie*Re Ib*rbe)=βRc/[rbe (1 β)Re];
输入电阻：Ri=Ui/Ii=Ui/Ie=(Ie*Re Ib*rbe)/Ie=Re rbe/(1 β);
输入电阻：Ro=Rc.
三种接法比拟：
1、共射电路既能缩小电流又能缩小电压，输入输入电阻居三种电路当中，输入电阻较大，频带较窄。经常使用作为低频电压缩小电路的单位电路；
2、共集电路只能缩小电流不能缩小电压，是三种接法中输入电阻 、输入电阻 的电路，具备电压跟从的特色，经常使用于电压缩小电路的输入和输入级；
3、共基电路只能缩小电压不能缩小电流，输入电阻小，电压缩小倍数、输入电阻与共射电路相称，是三种接法中高频特征 的电路。常作为宽频带缩小电路。
