MOS管并联二极管的感化深度阐发-KIA MOS管
信息来历：本站 日期：2021-12-20

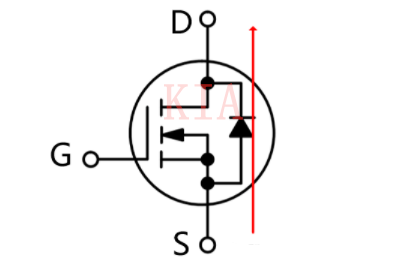

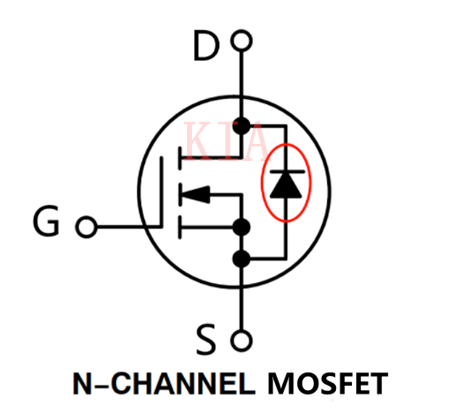

下图是NMOS的表示图，从图中白色框内能够看到，MOS在D、S极之间并联了一个二极管，这个二极管是寄生二极管，仍是体二极管，事实哪一个说法精确呢？另有为甚么要并联二极管？是不是能够删除呢？

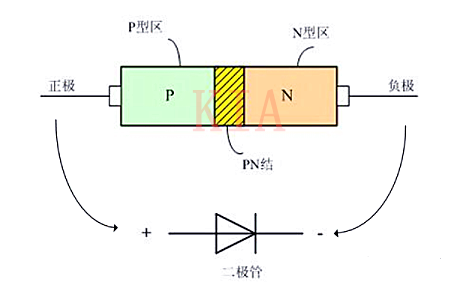

这要从MOS的工艺和布局提及，不论是MOS仍是二极管，都是由半导体资料组成，咱们都晓得二极管是由一对PN布局成，见下图，P型区对应二极管的阳极，N型区对应二极管的负极。

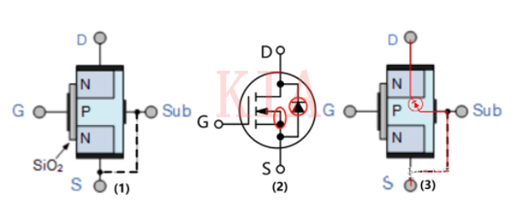

咱们回过头看下MOS布局，从下图(1)能够看出，MOS中的氧化物O指的是二氧化硅SiO2，SiO2不导电，以是驱动极G根基不走电流，是以MOS功耗比拟低，是电压型驱动器件。
从(1)也能够看出，MOS除D、G、S三个极以外，另有一个Sub极，Sub和S极有毗连干系，是以(2)MOS的电路标记中，会将MOS外部指向沟道N沟道的箭头和S极毗连在一路。
那末这个别二极管，有甚么用呢？在一些场景下，是不但愿有这个二极管的存在，这会使得S极和D极之间有泄电的能够性。
在另外一些场景下便是操纵这个二极管导电的特征，让体系一般任务。有的电池掩护板，在锂电池过放后，会开启掩护功效：封闭放电MOS。当插上充电器后，就操纵MOS体二极管，使得电路导通，体系一般任务。
