共集电极缩小电路的特色与识图-KIA MOS管
信息来历：本站 日期：2021-12-20
共集电极缩小电路的根基特色是缩小电流，输出电压的幅度不缩小，经常使用作缓冲缩小电路，输出旌旗灯号的相位与输出不异，被称为射极输出器或射极跟从器，简称射随器。
共集电极缩小电路的输出阻抗高，输出阻抗低，可用作阻抗变更器，合用于多级缩小电路的输出级。

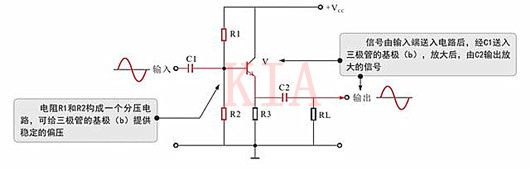

图为最根基的共集电极缩小电路。
最根基的共集电极缩小电路
提醒
经由过程电路中的电路图形标记和标识可领会共集电极缩小电路的构成，首要由三极管、偏置电阻、耦合电容和负载电阻等构成。
此中，电源经由过程两个偏置电阻R1和R2给三极管的基极(b)供给偏置电压；R3是三极管发射极(e)的负载电阻；C1、C2为耦合电容；RL为负载电阻。

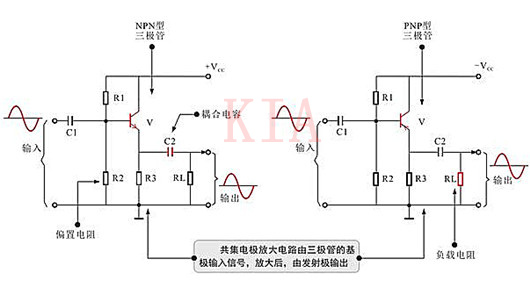

共集电极缩小电路的识图阐发如图所示。
共集电极缩小电路的识图阐发

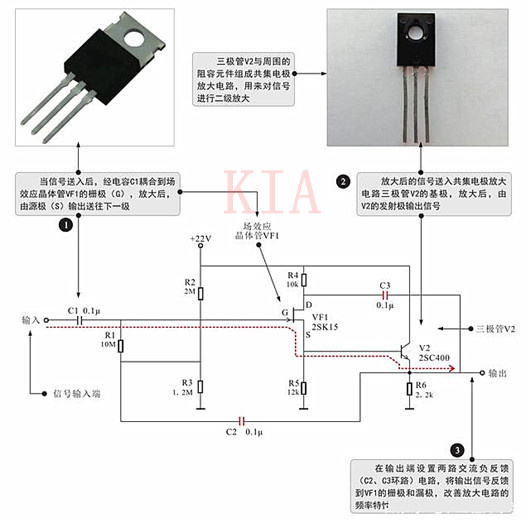

图为高输出阻抗缓冲缩小电路。该电路接纳由共漏极和共集电极组合的缩小电路布局，首要是由场效应晶体管VF1、三极管V2等构成的。
高输出阻抗缓冲缩小电路
