MOS管是金属 (metal) — 氧化物 (oxide) — 半导体 (semiconductor) 场效应晶体管，或称是金属 — 绝缘体 (insulator) — 半导体。
MOS管的source和drain是能够对换的，他们都是在P型backgate中构成的N型区。在大都环境下，这个两个区是一样的，即便两头对换也不会影响器件的机能，如许的器件被以为是对称的。
双极型晶体管把输出端电流的细小变更缩小后，在输出端输出一个大的电流变更。双极型晶体管的增益就界说为输出输出电流之比 (beta) 。
别的一种晶体管叫做场效应管 (FET) ，把输出电压的变更转化为输出电流的变更。FET的增益即是它的transconductance， 界说为输出电流的变更和输出电压变更之比。市道上常有的通俗为N沟道和P沟道，而P沟道罕见的为高压MOS管。
场效应管经由过程投影一个电场在一个绝缘层下去影响流过晶体管的电流。现实上不电流流过这个绝缘体，以是FET管的GATE电流很是小。
最通俗的FET用一薄层二氧化硅来作为GATE极下的绝缘体。这类晶体管称为金属氧化物半导体 (MOS) 晶体管，或金属氧化物半导体场效应管 (MOSFET) 。由于MOS管更小更省电，以是他们已在良多利用场所代替了双极型晶体管。
可利用于缩小，由于场效应管缩小器的输出阻抗很高，是以耦合电容能够容量较小，不用利用电解电容器；
很高的输出阻抗很是合适作阻抗变更，经常使用于多级缩小器的输出级作阻抗变更；
能够用作可变电阻；
能够便利地用作恒流源；
能够用作电子开关；
在电路设想上的矫捷性大，栅偏压可正可负可零，三极管只能在正向偏置下任务，电子管只能在负偏压下任务；别的输出阻抗高，能够加重旌旗灯号源负载，易于跟前级婚配。

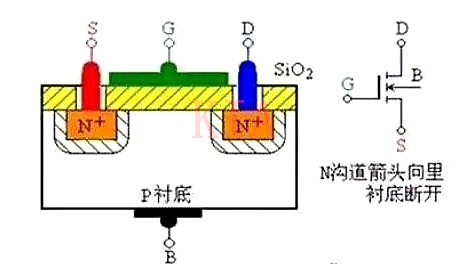

布局和标记 (以N沟道增强型为例) —— 在一块浓度较低的P型硅上分散两个浓度较高的N型区作为漏极和源极，半导体外表笼盖二氧化硅绝缘层并引出一个电极作为栅极。

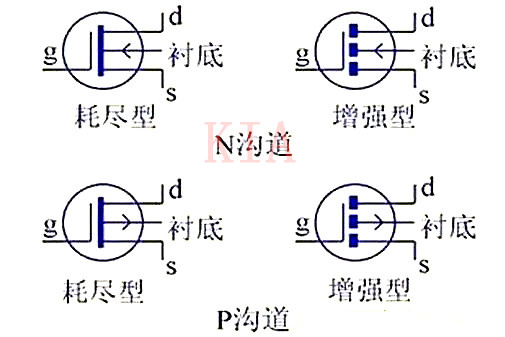

其余MOS管标记：
任务道理（以N沟道增强型为例）

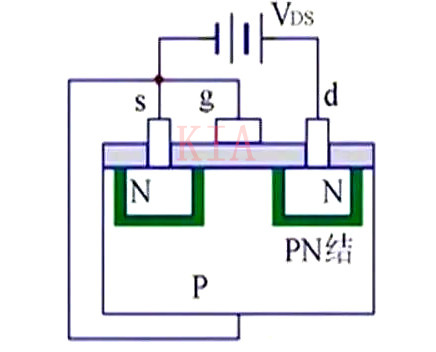

VGS=0时，不论VDS极性若何，此中总有一个PN结反偏，以是不存在导电沟道
VGS=0，ID=0
VGS必须大于0，管子才能任务

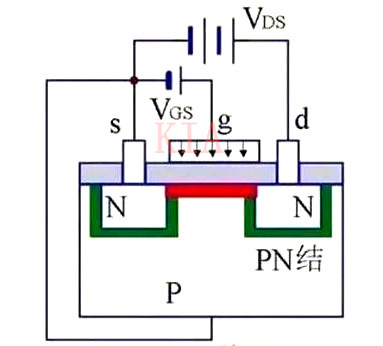

VGS＞0时，在Sio2介质中发生一个垂直于半导体外表的电场，排挤P区多子空穴而吸收少子电子。当VGS到达必然值时P区外表将构成反型层把两侧的N区相同，构成导电沟道
VGS＞0 → g吸收电子 → 反型层 → 导电沟道
VGS↑ → 反型层变厚 → VDS↑ → ID↑
VGS ≥ VT时而VDS较小时：VDS↑ → ID↑
VT：开启电压，在VDS感化下起头导电时的VGS，VT = VGS — VDS

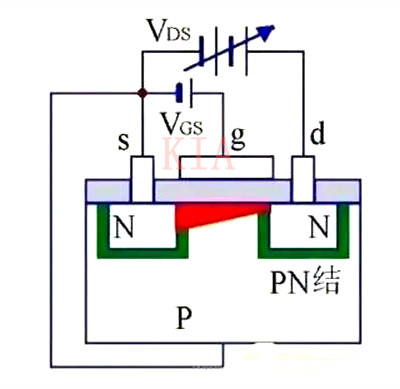

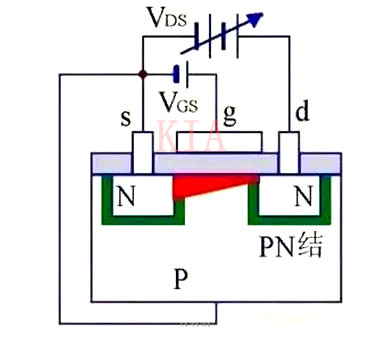

VGS ≥ 0且VDS增大到必然值后，接近漏极的沟道被夹断，构成夹断区。
VDS↑ → ID稳定

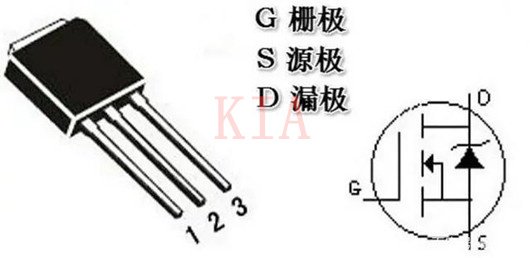

mos管的三个极别离是：G（栅极），D（漏极）s（源及），请求栅极和源及之间电压大于某一特定值，漏极和源及才能导通。
判定栅极G
MOS驱动器首要起波形整形和增强驱动的感化：假设MOS管的G旌旗灯号波形不够峻峭，在点评切换阶段会形成大批电能消耗其副感化是下降电路转换效力，MOS管发热严重，易热破坏MOS管GS间存在必然电容，假设G旌旗灯号驱动才能不够，将严重影响波形跳变的时候。
将G-S极短路，挑选万用表的R×1档，黑表笔接S极，红表笔接D极，阻值应为几欧至十几欧。若发明某脚与其字两脚的电阻均呈无穷大，并且互换表笔后仍为无穷大，则证明此脚为G极，由于它和别的两个管脚是绝缘的。
判定源极S、漏极D
将万用表拨至R×1k档别离测量三个管脚之间的电阻。用互换表笔法测两次电阻，此中电阻值较低（通俗为几千欧至十几千欧）的一次为正向电阻，此时黑表笔的是S极，红表笔接D极。由于测试条件差别，测出的RDS（on）值比手册中给出的典范值要高一些。
测量漏-源通态电阻RDS（on）
在源-漏之间有一个PN结，是以按照PN结正、反向电阻存在差别，可辨认S极与D极。比方用500型万用表R×1档实测一只IRFPC50型VMOS管，RDS（on）=3.2W，大于0.58W（典范值）。
测试步骤
MOS管的检测首要是判定MOS管泄电、短路、断路、缩小。假设有阻值没被测，MOS管有泄电景象，详细步骤以下：
把毗连栅极和源极的电阻移开，万用表红黑笔稳定，假设移开电阻后表针渐渐慢慢退回到高阻或无穷大，则MOS管泄电，稳定则无缺。
而后一根导线把MOS管的栅极和源极毗连起来，假设指针立即前往无穷大，则MOS无缺。
把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，好的表针唆使应当是无穷大。
用一只100KΩ－200KΩ的电阻连在栅极和漏极上，而后把红笔接到MOS的源极S上，黑笔接到MOS管的漏极上，这时候候表针唆使的值通俗是0，这时候候是下电荷经由过程这个电阻对MOS管的栅极充电，发生栅极电场，由于电场发生导致导电沟道导致漏极和源极导通，故万用表指针偏转，偏转的角度大，放电性越好。
产业范畴、步进马达驱动、电钻东西、产业开关电源；
新动力范畴、光伏逆变、充电桩、无人机；
交通运输范畴、车载逆变器、汽车HID安靖器、电动自行车；
绿色照明范畴、CCFL节能灯、LED照明电源、金卤灯镇流器。
