在现实名目中，咱们根基都用加强型，分为N沟道和P沟道两种。
咱们经常利用的是NMOS，由于其导通电阻小，且轻易制作。在MOS管道理图上能够看到，漏极和源极之间有一个寄生二极管。
这个叫体二极管，在驱动理性负载（如马达），这个二极管很重要。趁便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片外部凡是是不的，须要详细看数据手册。
领会MOS管的守旧/关断道理你就会发明，利用PMOS做上管、NMOS做下管比拟便利。利用PMOS做下管、NMOS做上管的电路设想庞杂，普通环境下意思不大，以是很少接纳。
上面先领会MOS管的守旧/关断道理，请看下图：

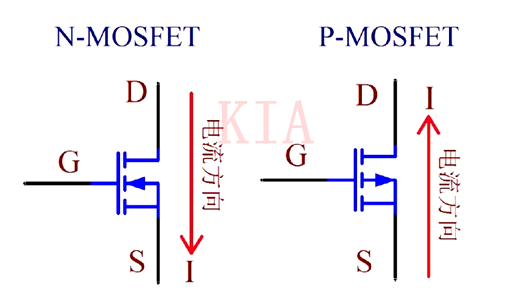

NMOS管的主回路电流标的目的为D→S，导通前提为VGS有一定的压差，普通为5~10V（G电位比S电位高）；而PMOS管的主回路电流标的目的为S→D，导通前提为VGS有一定的压差，普通为-5~-10V（S电位比G电位高），上面以导通压差6V为例。
NMOS管
利用NMOS当下管，S极间接接地（为牢固值），只要将G极电压牢固值6V便可导通；若利用NMOS当上管，D极接正电源，而S极的电压不牢固，没法肯定节制NMOS导通的G极电压，由于S极对地的电压有两种状况，MOS管停止时为低电*，导通时接*高电*VCC。
固然NMOS也是能够当上管的，只是节制电路庞杂，这类环境必须利用断绝电源节制，利用一个PMOS管就可以处置的工作普通不会这么干，较着增添电路难度。
PMOS管
利用PMOS当上管，S极间接接电源VCC，S极电压牢固，只要G极电压比S极低6V便可导通，利用便利；
同理若利用PMOS当下管，D极接地，S极的电压不牢固（0V或VCC），没法肯定节制极G极的电压，利用较费事，需接纳断绝电压设想。
