浅析二极管反向击穿电压是几多？-KIA MOS管

二极管反向击穿电压通俗是任务电压2-3倍。

二极管反向击穿时的电压值。击穿时反向电流剧增，二极管的单领导电性被粉碎，乃至过热而烧坏。手册上给出的最高反向任务电压VBWM通俗是VBR的一半。

反向击穿电压

外加反向电压跨越某一数值时，反向电流会俄然增大，这类景象称为电击穿。引发电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管落空单领导电性。

若是二极管不因电击穿而引发过热，则单领导电性不必然会被永远粉碎，在撤消外加电压后，其机能仍可规复，不然二极管就粉碎了。是以利用时应防止二极管外加的反向电压太高。

PN结二极管的反向击穿

发生环境

反向击穿的景象发生在良多环境上面，比方二极管，三极管等等。

以二极管为例：二极管是正领导通的，二极管两头加反向电压时，电子不能经由进程二极管，使得二极管相称于断路，可是这个断路取决于把二极管反向接时，二极管两头的电压（即反向电压），若是这个反向电压充足大，二极管就被击穿了（你能够以为变成导线了），此时这个击穿的反向电压就叫反向击穿电压。

也能够从字面做感性的懂得：反向击穿，反向，即为标的目的相反，便是说反着接。

击穿，你能够以为本来这是一堵墙，是一条死胡同，不让人经由进程，击穿了一切人就能够经由进程了（遐想一下电流），亦能够懂得为凹凸河岸流而不能倒流，除非有跨越河床高度的水流经由进程。

以下给出二极管反向击穿电压的感性界说：外加反向电压跨越某一数值时，反向电流会俄然增大，这类景象称为电击穿。引发电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管落空单领导电性。

若是二极管不因电击穿而引发过热，则单领导电性不必然会被永远粉碎，在撤消外加电压后，其机能仍可规复，不然二极管就粉碎了。是以利用时应防止二极管外加的反向电压太高。

快规复二极管的反向规复特征

二极管的反向特征。在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几近不电流流过，此时二极管处于停止状况，这类毗连体例，称为反向偏置。

二极管处于反向偏置时，依然会有微小的反向电流流过二极管，称为泄电流。当通俗二极管两头的反向电压增大到某一数值，反向电流会急剧增大，二极管将落空单标的目的导电特征，二极管会反向热击穿而粉碎。

快规复二极管的反向规复特征决议着功率变更器的机能，在双极功率晶体管的电流降落时候大于1us(守旧时候约100ns)时代，二极管的反向规复在双极功率晶体管的开经由进程程中完成，并且双极功率晶体管到达额外集电极电流的1/2-2/3摆布后跟着Ic回升Hfe急剧降落，限定了二极管的反向规复电流的峰值，在某种意思上，也限定了di/dt，双极功率晶体管的开经由进程程袒护了二极管的反向规复特征，是以对二极管的反向规复仅仅是反向规复时候提出请求。

跟着功率半导体器件的开关速度进步，出格是Power MOSFET、高速IGBT的呈现，不只守旧速度快(能够在数十纳秒内将MOSFET完整导通或关断)，并且在额外驱动前提下，其漏极/集电极电流能够到达额外值的5-10倍，使MOS或IGBT在开经由进程程中发生高的反向规复峰值电流IRRM，同时MOS或IGBT在开经由进程程竣事后二极管的反向规复进程依然存在，使二极管的反向规复特征完整裸露出来，高的IRRM、di/dt使开关管和疾速二极管自身遭到高峰值电流打击并发生较高的EMT。

是以对二极管的反向规复特征不只仅限于反向规复时候短，并且请求反向规复电流峰值尽能够低，反向规复电流的降落，回升的速度尽能够低，即超快、超软以下降开关进程中反向规复电流对开关电流的打击，减小开关进程的EMI。

当快规复二极管正领导通电流时，将从阳极和阴极注入大批载流子，并在基区以多数载流子的情势贮存电荷，即从阳极注入的空穴以少子的情势在基区存储电荷。

但当电路中导通的快规复二极管因外加反向电压使其换向时，要完成快规复二极管的“断态”，必须把快规复二极管导通时在基区贮存的大批多数戴流子完整抽出或中和掉，这就须要必然时候才能使快规复二极管规复反向阻断才能，这时候就定为快规复二极管的反向规复时候trr。

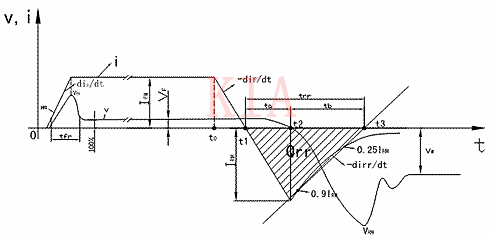

如图1所示，由图可见，快规复二极管的首要关断特征参数为：反向规复时候trr，反向峰值电流IRRM，反向规复电荷Qrr和反向电流衰减率（dirr/dt），图亦显现了快规复二极管从正领导通到反向规复的全进程，图中，反向规复时候trr=ta+tb，ta表现多数戴流子的存储时候，而tb表现多数戴流子的复合时候；

并且trr应尽量短，这便是超快规复的请求，且ta应尽量小于tb，ta时代快规复二极管还不规复反向阻断才能，器件加不了反向电压，而tb时代，反向阻断才能起头规复，这段时候内反向电流规复率（dirr/dt）连同电路中的寄生电感将发生过电压尖峰和高频搅扰电压，dirr/dt越高（即硬规复）对快规复二极管自身和与其并联的开关器件所作用的附加电应力就越大，偶然乃至使开关器件粉碎，必须引发注重。

而迟缓的反向电流规复率dirr/dt（即软规复）是最符合须要的特征曲线，凡是用软度因子S=tb/ta来表现器件的反向规复曲线的软度，是以，选用反向规复时候trr短，反向峰值电流IRM小，反向规复电荷Qrr小和反向规复特征软的FRED管是逆变电路中最适合的，同时也可下降逆变电路中快规复二极管和开关器件的功耗。

图1 FRED导通和关断时代的电流、电压波形图
