激光手艺已深切到公民经济和国防扶植的各个范围。光盘（CD）的庞大市场驱动着半导体激光器的手艺成长，红光半导体激光二极管的降生又将激光手艺推向新的成长阶段。
今朝，天下上有浩繁的厂家纷纭开辟出产激光二极管，如NEC、日立、索尼、三菱、飞利浦和美国的Laser Max等。激光二极管产物按波长和功率分类已组成系列，并持续向短波和大功率成长。
由激光二极管配以光学和冷却体系组成的小型红光半导体激光器（光源），正被大批用于激光教鞭、条形码浏览器、激光打印机、视频光盘和丈量仪器的对准唆使等方面。
因为其体积小，分量轻，寿命长（4 × 104h以上），价钱不高，又可用电池间接驱动，出格合用于地道矿井、田野功课及出产现场等方面，是以大有代替红光波段的氦氖气体激光器之势。
（1）机关
半导体激光二极管 TOLD9211 的任务波长为 670mm，属于可见光范围，故又称为红光半导体激光二极管。

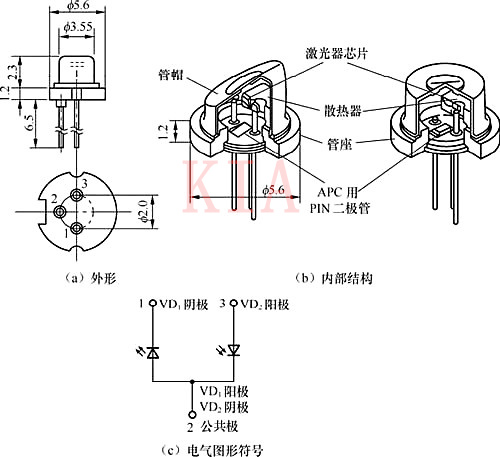

其形状如图11-19（a）所示，外部机关如图11-19（b）所示，电气图形标记如图11-19（c）所示。
射出激光的VD1的阴极电极与引脚①相连，阳极及管壳与引脚②毗连。除此以外，与VD1一路另有一个领受其激光的光电二极管VD2，其阴极与阳极别离由引脚②和③引出。
图11-19 激光二极管的形状、布局及电气图形标记
（2）任务进程

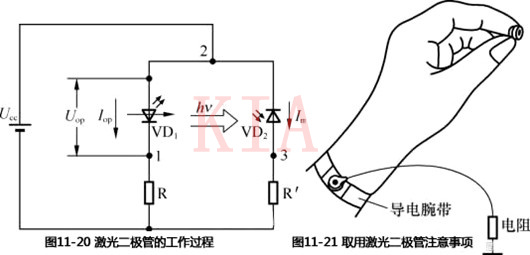

激光二极管的任务进程如图11-20所示，对VD1来讲是正向接法，对VD2来讲是反向接法，引脚②接正电位；与VD1串连的限流电阻R节制 VD1的任务电流 Iop，也便是节制管子的发光功率；
VD2受光后转换出的光电流 Im在串连电阻 R′上的电压旌旗灯号反应动身射光功率的巨细，是以增加反应节制电路便可到达不变输入光功率的目标。VD1和VD2封在一个管壳内是激光二极管的特色。
① 防静电：在拿取管子或焊接引脚时，手必然要带上接地腕带（腕带串接1MΩ 电阻接地，如图11-21所示，避免人体所带静电击坏管子。
② 焊接：焊接时，电烙铁的外壳应接地，好将电源插头从插座上拔上去。焊接时候要短（焊接温度260℃，焊接时候小于5s）， 焊不牢隔必然时候后可再焊 。
③ 任务电流：调剂时不要使其跨越值，亦不能有过冲电流。避免调剂中的断线环境，不然会烧坏管子。交、直流任务都可，但峰值均不得跨越值。
④ 如不需监控输入，亦可不必VD2。
⑤ 避免激光光束危险眼睛：激光器任务时，不得间接或经由过程反射旁观光源，不然会危险眼睛。按国际老例，激光器上应粘贴正告标签。
