快规复二极管（简称FRD）是一种具备开关特征好、反向规复时候短特色的半导体二极管，首要利用于开关电源、PWM脉宽调制器、变频器等电子电路中，作为高频整流二极管、续流二极管或阻尼二极管利用。

快规复二极管的外部布局与通俗PN结二极管差别，它属于PIN结型二极管，即在P型硅资料与N型硅资料中间增添了基区I，组成PIN硅片。

因基区很薄，反向规复电荷很小，以是快规复二极管的反向规复时候较短，正向压降较低，反向击穿电压（耐压值）较高。

快规复二极管属于整流二极管中的高频二极管，特色是它的反向规复时候很短，这一点出格合适高频次整流。

接纳TO–220或TO–3P封装的大功率快规复二极管，有单管和双管之分。双管的管脚引出体例又分为共阳和共阴。

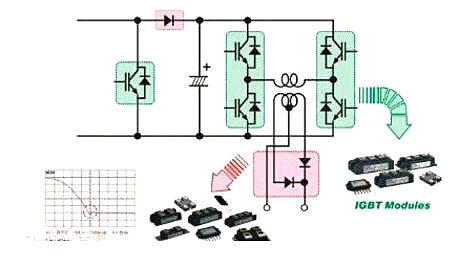

利用拓扑布局：

布局特色

快规复二极管的外部布局与通俗二极管差别，它是在P型、N型硅资料中间增添了基区I，组成P-I-N硅片。因为基区很薄，反向规复电荷很小，不只大大减小了trr值，还下降了瞬态正向压降，使管子能蒙受很高的反向任务电压。

快规复二极管的反向规复时候通俗为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏。超快规复二极管的反向规复电荷进一步减小，使其trr可低至几十纳秒。

20A以下的快规复及超快规复二极管大多接纳TO-220封装情势。从外部布局看，可分红单管、对管（亦称双管）两种。

对管外部包罗两只快规复二极管，按照两只二极管接法的差别，又有共阴对管、共阳对管之分。

图2（a）是C20-04型快规复二极管（单管）的形状及外部布局。（b）图和（c）图别离是C92-02型（共阴对管）、MUR1680A型（共阳对管）超快规复二极管的形状与机关。

它们均接纳TO-220塑料封装，几十安的快规复二极管通俗接纳TO-3P金属壳封装。更大容量（几百安～几千安）的管子则接纳螺栓型或平板型封装情势。

快规复二极管感化？

它的外部布局与通俗二极管差别，它是在P型、N型硅资料中间增添了基区I，组成P-I-N硅片。

因为基区很薄，反向规复电荷很小，不只大大减小了trr值，还下降了瞬态正向压降，使管子能蒙受很高的反向任务电压。

它的反向规复时候通俗为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏它的反向规复电荷进一步减小，使其trr可低至几十纳秒它有0.8-1.1V的正向导通压降，35-85nS的反向规复时候，在导通和停止之间敏捷转换，进步了器件的利用频次并改良了波形。

快规复二极管在制作工艺上接纳掺金，纯真的分散等工艺，可取得较高的开关速率，同时也能获得较高的耐压。今朝快规复二极管首要利用在逆变电源中做整流元件。

快规复二极管若何判定黑白注重事变？

将万用表置于Rx1k挡，测快规复二极管的正、反向电阻，正向电阻通俗为几欧姆，反向电阻为∞，若是测得的阻值均为∞或为0，则标明被测管子破坏。

快规复二极管的对管检测体例与上述体例根基不异，但必须起首肯定其共用端是哪一个引脚，而后再用上述体例对各个快规复二极管停止检测。

实例：丈量一只C90-02超快规复二极管，其首要参数为：trr=35ns，Id=5A，IFSM=50A，VRM=700V。外型同图（a）。

将500型万用表拨至R&TImes;1档，读出正向电阻为6.4Ω，n′=19.5格；反向电阻则为无限大。进一步求得VF=0.03V/格&TImes;19.5=0.585V。证实管子是好的。

利用注重事变

1）有些单管，共三个引脚，中间的为空脚，通俗在出厂时剪掉，但也有不剪的。

2）若对管中有一尽管子破坏，则可作为单管利用。

3）测正向导通压降时，必须利用R&TImes;1档。若用R&TImes;1k档，因测试电流太小，远低于管子的一般任务电流，故测出的VF值将较着偏低。在下面例子中，若是挑选R×1k档丈量，正向电阻就即是2.2kΩ，此时n′=9格。由此计较出的VF值仅0.27V，远低于一般值（0.6V）。
