开关电源：同步整流与异步整流剖析-KIA MOS管
信息来历：本站 日期：2021-12-13
DC/DC转换器的非绝缘型降压开关稳压器有异步整流（二极管）式和同步整流式两种。
1.异步整流式是较早利用的体例，就开关稳压器而言电路简略但效力却跨越80％摆布。
异步整流式于下侧开关利用二极管，异步整流式经由过程上侧晶体管的ON/OFF使电流流向或不流向二极管。
2.高效力的同步整流式开关稳压器用IC被延续开辟，节制或电路极其庞杂的同步整流式变得轻易设想，逐步成为支流。同步整流式最大能够取得近95%的效力。

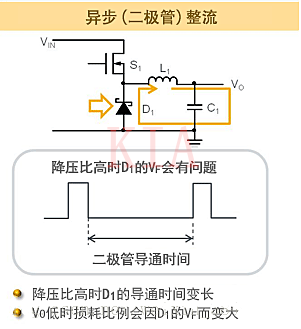

1）同步整流与异步整流区分在于异步整流式于下侧开关利用二极管，而同步整流式则与S1一样为晶体管。
同步整流式固然根基任务与异步整流不异，可是下侧开关的ON/OFF也由节制电路停止。
若是两边同时为ON，则电流将从VIN间接流向GND，故两边必须制作OFF时候，所谓障碍时候的时序等停止庞杂的节制。同步整流式的效力之以是比异步整流式好，是因为下侧开关利用晶体管（特别是MOSFET）。

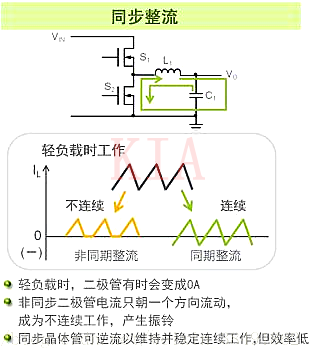

2）另外一个大区分在于轻负载时的任务状况。上图中橘色和绿色的箭头别离表现轻负载时异步整流式（橘）和同步整流式（绿）的电感电流。
电感电流如上图所示，经由过程开关变成三角波。当负载电流变得很是少时，电感电流会降落至零穿插级。
在此状况下，异步式为二极管只能朝一方向活动电流，是以不如橘色波形般进入负范畴的波形电流，电流波形呈具备零周期之间断状况，此称为不延续形式。
同步式因为晶体管，故可逆流，使负范畴电流延续，此称为延续形式。
3.消耗与效力
任何电路都经由过程开关活动电流，故此会因为开关而有消耗，乃至影响效力。二极管的VF经由过程电流増加，即便是低VF的肖特基二极管，1A时的VF也将为0.3～0.5V摆布。
与之绝对，比方Nch-MOSFET的ON电阻极低，低至50mΩ摆布，若是计较降落电压的话，可知1A时Nch-MOSFET将为50mV，远低于二极管的VF。
若是为不延续形式，则开关电压将产生振铃，高谐波噪声将被释出。同步式经由过程保持延续的电感电流而使不变的任务持续。可是，反向电流因为须从输入电容器供应，故效力稍低。
总结来讲，同步整流型和异步整流型都很具备代表性，利用普遍。全体而言，电源设想工程师须先行切磋电路的庞杂性、本钱、效力、振铃致使的高谐波噪声，而后按照本身的需要停止衡量，来判定哪一体例最合适挑选。
