MOS管守旧时候和关断时候界说阐发-KIA MOS管

（一）在操纵进程中，以下几个特征是常常须要斟酌的：

1、V（BR）DSS 的正温度系数特征。这一有异于双极型器件的特征使得其在一般任务温度降低后变得更靠得住。但也须要寄望其在低温冷启机时的靠得住性。

2、 V（GS）th 的负温度系数特征。栅极门坎电位跟着结温的降低会有必然的减小。一些辐射也会使得此门坎电位减小，乃至能够低于0电位。

这一特征须要工程师注重MOSFET在此些环境下的搅扰误触发，出格是低门坎电位的MOSFET操纵。因这一特征，偶然须要将栅极驱动的封闭电位设想成负值（指 N 型，P 型类推）以防止搅扰误触发。

3、VDSon/RDSon 的正温度系数特征。VDSon/RDSon 跟着结温的降低而略有增大的特征使得MOSFET的间接并联操纵变得能够。

双极型器件在此方面刚好相反，故其并联操纵变得相称庞杂化。RDSon也会跟着ID的增大而略有增大，这一特征和结和面RDSon正温度特征使得MOSFET防止了象双极型器件那样的二次击穿。

但要注重此特征结果相称无限，在并联操纵、推挽操纵或别的操纵时不可完整依靠此特征的自我调理，仍须要一些底子办法。这一特征也说了然导通消耗会在低温时变得更大。故在消耗计较时应出格寄望参数的挑选。

4、ID的负温度系数特征，MOSFET参数懂得及其首要特征ID会跟着结温度降低而有相称大的减额。这一特征使得在设想时常常须要斟酌的是其在低温时的ID参数。

5、雪崩才能IER/EAS的负温度系数特征。结温度降低后，固然会使得MOSFET具备更大的 V（BR）DSS ，可是要注重EAS会有相称大的减额。也便是说低温前提下其蒙受雪崩的才能绝对常温而言要弱良多。

6、MOSFET 的体内寄生二极管导通才能及反向规复表现并不比通俗二极管好。在设想中并不希冀操纵其作为回路首要的电流载体。

常常会串接阻止二极管使体内寄生二极管有效，并经由进程额定并联二极管组成回路电载体。但在同步整流等短时候导通或一些小电流请求的环境下是能够斟酌将其作为载体的。

7、漏极电位的疾速回升有能够会产生栅极驱动的假触发景象 （spurious-trigger） ，故在很大的 dVDS/dt 操纵场所（高频疾速开关电路）须要斟酌这方面的能够性。

功率MOSFET的守旧和关断进程道理

1）：守旧和关断进程尝试电路

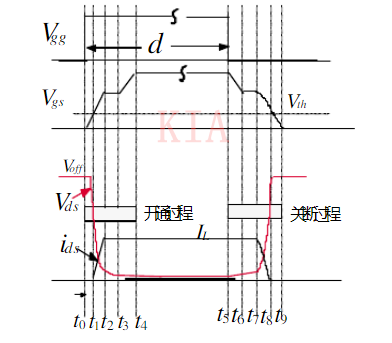

（2）：MOSFET的电压和电流波形：

（3）：开关进程道理：

守旧进程［40~tt］：

在t0前，MOSFET任务于停止状况，t0时，MOSFET被驱动守旧；

［t0-t1］区间，MOSFET的GS电压经Vgg对Cgs充电而回升，在t1时辰，达到保持电压Vth，MOSFET起头导电；

［t1-t2］区间，MOSFET的DS电流增添，Millier电容在该区间内因DS电容的放电而放电，对GS电容的充电影响不大；

［t2-t3］区间，至t2时辰，MOSFET的DS电压降至与Vgs不异的电压，Millier电容大大增添，内部驱动电压对Millier电容停止充电，GS电容的电压稳定，Millier电容上电压增添，而DS电容上的电压持续减小；

［t3-t4］区间，至t3时辰，MOSFET的DS电压降至饱和导通时的电压，Millier电容变小并和GS电容一路由内部驱动电压充电，GS电容的电压回升，至t4时辰为止。此时GS电容电压已达稳态，DS电压也达最小，即稳定的通态压降。

关断进程［95~tt］：

在t5前，MOSFET任务于导通状况，t5时，MOSFET被驱动关断；

［t5-t6］区间，MOSFET的Cgs电压经驱动电路电阻放电而降落，在t6时辰，MOSFET的通态电阻轻轻回升，DS电压梢稍增添，但DS电流稳定；

［t6-t7］区间，在t6时辰，MOSFET的Millier电容又变得很大，故GS电容的电压稳定，放电电流流过Millier电容，使DS电压持续增添；

［t7-t8］区间，至t7时辰，MOSFET的DS电压升至与Vgs不异的电压，Millier电容敏捷减小，GS电容起头持续放电，此时DS电容上的电压敏捷回升，DS电流则敏捷降落；

［t8-t9］区间，至t8时辰，GS电容已放电至Vth，MOSFET完整关断；该区间内GS电容持续放电直至零。
