【必看】开关电源:同步与非同步详解-KIA MOS管


一、甚么是同步与非同步

(1)非同步

若是说咱们的high mosfes和LOW mosfes 同步的时辰,会发明有些利用它就叫开关管,并不叫high mosfes和LOW mosfes,也便是高端mos管和低端mos管;


那末这类环境的必定便长短同步的,由于他只要一个mos管(或说开关管)以是他不必去夸大同步于非同步了。


(2)同步

同步是接纳通态电阻极低的公勤奋率MOSFET,来代替整流二极管以下降整流损耗的一项新手艺。它能大大进步DC/DC变更器的效力并且不存在由肖特基势垒电压而形成的死区电压。


功率MOSFET属于电压节制型器件,它在导通时的伏安特征呈线性干系。勤奋率MOSFET做整流器时,请求栅极电压必须与被整流电压的相位保持同步能力实现整流功效,故称之为同步整流。


二、辨别同步与非同步

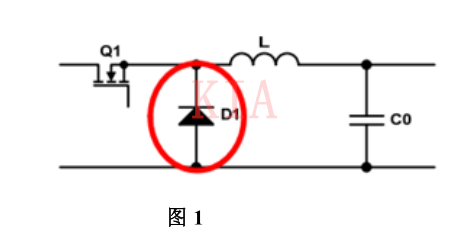

在利用中高低管都有场效应管的都有场效应管的就同步的,只要一个上管的开关的便是非同步的,或说以下图两个的buck电路,在主功率那一级中的功率开关管是咱们罕见的如图1,

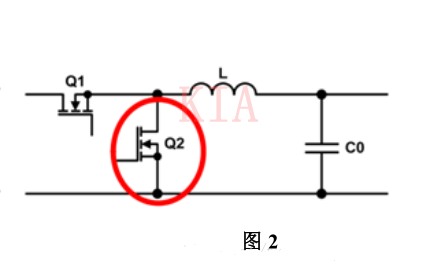

而续流二极管变成了开关管,那末这个开关管就叫同步场效应管如图2。那末图1便长短同步的,而图2便是同步的。

开关电源 同步 非同步

开关电源 同步 非同步

三、同步与非同步的优错误谬误

(1)非同步的优错误谬误

在输入电流变更的环境下,二极管的电压降相称恒定

当续流二极管正向导通时,输入电流变更,二极管的正向压降是恒定稳定的,锗管的压降为0.2-0.3V,硅管的压降为0.7V。


效力低

由于二极管的电压降恒定,以是当流过二极管的电流很大的时辰,本来在二极管上很小的电压再乘以电流以后,输入的电压很低的时辰,这时辰辰的二极管的小电压降就占了很大的比重,它的耗损功率就很可观了,以是在大电流的时辰效力就会减低了。


可接纳较高的输入电压

在输入电压比拟高的时辰利用是比拟好的,由于在输入电压高时,二极管的正向导通压价所占的比重就很小,对效力的影响就比拟低,并且它的电路布局比拟简略,不须要外加节制电路,出产的工艺流程也会比拟简略。


(2)同步的优错误谬误

MOSFET具备较低的电压降

在MOSFES的参数中有一个很重要的参数那便是MOSFES的导通电阻Rdson,通俗环境MOSFES的导通电阻Rdson长短常小的,通俗都为毫欧级别,以是MOSFES在导通以后的压降很是比拟低的。


效力较高

在不异的前提下,通俗的MOS管的导通电压降远远小于通俗肖特基二极管的正向导.通压降的,以是在电流稳定的环境下,MOS管的消耗功率是远远比二极管小的,以是说使用MOS管的效力会比利用二极管的效力会高。


须要额定的节制电路

Mos管须要驱动电路的,以是说同步的须要为MOS管额定增加一个节制电路,使得高低两个MOS管可以或许同步,而非同步的二极管是天然整流的,以是不须要额定增加驱动节制电路,以是所先对非同步,同步的电路也会比拟庞杂。
