正激式、反激式直流开关电源道理详解-KIA MOS管
信息来历：本站 日期：2021-12-08
电路布局：
Ui是直流输入电压，Uo为直流输入变压，T为高频变压器，Np为一次绕组，Ns为二次绕组，V为功率开关管MOSFET，VD为输入二极管，C为输入滤波电容。
任务道理：
a) 功率开关管导通时贮存能量

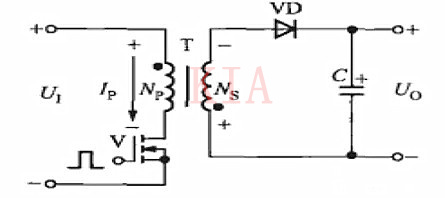

在PWM旌旗灯号的正半周时V导通，一次侧有电流Ip流过，将能量贮存在一次绕组中。此时二次绕组的输入电压极性是上端为负，下端为正，使VD停止，不输入。
b) 功率开关管关断时传输能量

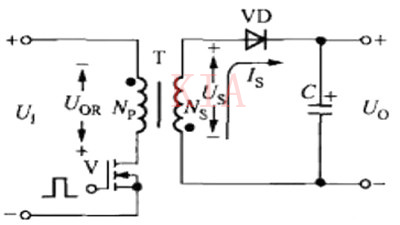

在PWM旌旗灯号的负半周时V停止，一次侧不电流流过，按照电磁感到的道理，此时在一次绕组上会发生感到电压Uor，使二次绕组发生电压Us，其极性上端为正，下端为负，是以VD导通，经电容C整流滤波后取得输入电压。
因为开关频次很高，输入电压根基保持恒定，完成稳压目标。
注重事变：
反射式DC/DC变更器不能在输入整流二极管与滤波电容之间串连低频滤波电感（小磁珠电感除外，其电感仅为几个微亨，是特地按捺高频搅扰的），不然将没法一般任务。
二、正激式直流开关电源
电路布局：

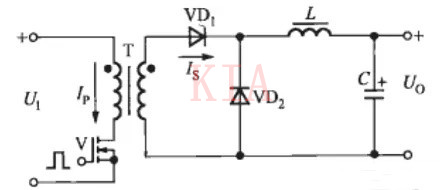

Ui是直流输入电压，Uo为直流输入变压，T为高频变压器，V为功率开关管MOSFET，VD1为输入整流二极管，VD2为续流二极管，L为具备储能感化的滤波电感，C为输入滤波电容。
任务道理：
a) 功率开关管导通时，能量通报至次级
在PWM旌旗灯号的正半周时V导通，一次侧有电流Ip流过，能量通报至次级。次级二极管VD1导通，有电流Is流过。此时除向负载供电外，另有一局部电能贮存在L和C中，VD2此时是停止状况。
b) 功率开关管关断时，电感能量放出保持负载供电
在PWM旌旗灯号的负半周时V停止，二极管VD1停止，VD2导通，贮存在电感L中的电能颠末由VD2组成的回路向给电容充电，电容给负载供电，到达保持输入电压稳定的结果。
注重事变：
正激式变更器必须在输入整流二极管与滤波电容之间串连滤波电感，该滤波电感还起到储能感化。
