同比拟例运算电路与反比拟例运算电路的区分-KIA MOS管
信息来历：本站 日期：2021-12-07
在反比拟例运算电路中，电路输出旌旗灯号ui老是颠末一个电阻R1接到反相输出端，输出旌旗灯号uo颠末一个电阻RF反应到反相输出端，如图1（a）所示。
由图可见，图中电路是一个用国产芯片F741接成的反比拟例运算电路，图中同时给出了电源毗连及调零电路，并在同相输出端对地串了一个电阻R2=R1//RF，目标是使两个输出端对地的等效电阻不异。
须要夸大的是，除特别环境外，电源及调零等电路均为默许，不再画出，从而图1（a）所示电路简化为图1（b）所示。

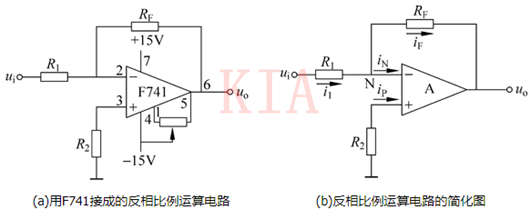

图1 反比拟例运算电路
对图1（b），因为抱负运放的经输出电流为零，以是ip=in=0，因为运放的同相和反相输出端“虚短路 ”，反相输出端（标注“N”处）电位类似为0，以是up=un=0。
节点N的电流方程为i1=iF
上式标明，反比拟例缩小电路的电压缩小倍数仅取决与反应电阻RF与输出电阻R1之比。式中负号“—”表现输出电压的相位与输出电压相位相反，即“反相”。
反相缩小器的输出电阻Ri=R1。

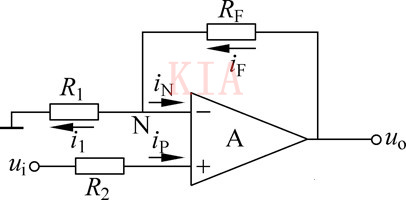

同比拟例缩小电路如图2所示，输出旌旗灯号ui加在同相输出端，输出旌旗灯号uo颠末一个电阻RF反应到反相输出端，构成负反应。
因为抱负集成运放的净输出电流为零，以是ip=in=0，以是up=ui，且i1=iF，即

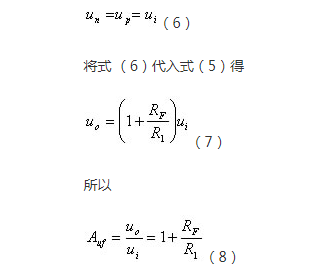

因为同相和反相输出端虚短路，反相输出端（标注N处）的电位与同相输出端不异，即
上式标明，输出电压与输出电压成比例运算干系并且不异。电阻R2是均衡电阻，R2=R1//RF。同比拟例运算电路的输出电阻为无限大。
由式（7），若是使R1=∞且RF=0，电路就变成了图3或图4所示，这时候的电压缩小倍数Auf=1，即uo=ui，电路的输出电压和输出电压不异，如许的电路称为电压跟从器。

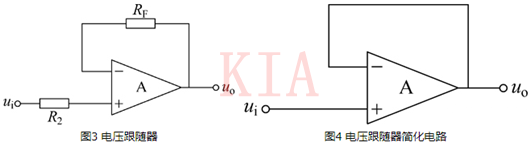

图3 电压跟从器 图4 电压跟从器简化电路
