电容并联电阻不论在强电电路中仍是在弱电电路中都能够或许见到这类毗连体例。下面阐发一下在电子电路中常见的电容并联电阻关键的感化。

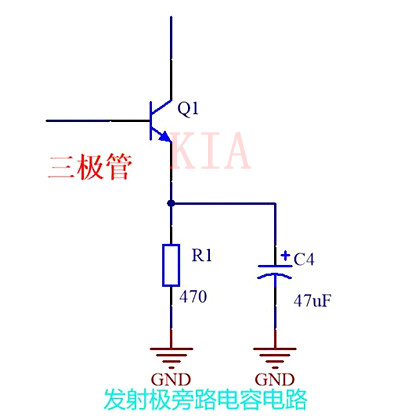

咱们经常会看到在以三极管构成的缩小电路中，在三极管发射极回路中都要串接一只阻值不是很大的电阻，经常会在这只电阻的中间并联一个电解电容，以下图所示。
这类RC并联体例的电路咱们叫它三极管发射极旁路电容电路，在这个电路中，电解电容C4起着对发射极交换旌旗灯号旁路的感化，在交换旌旗灯号中对电阻有着短接感化。
它的电阻在这条歧路中起着一个直流负反应的感化，交换旌旗灯号被电解电容短接掉了。在电子电路中咱们还会见到另外一种毗连体例，那便是在三极管的基极上一个电阻并联一个电容，以下图所示。

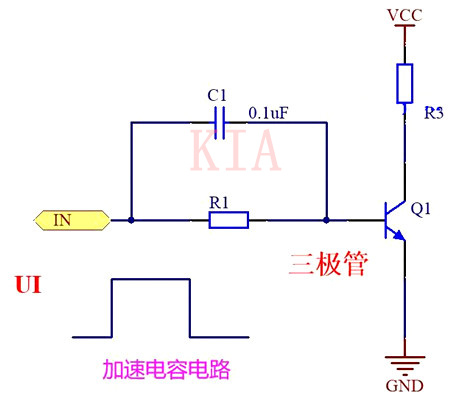

这类电路在用三极管去缩小脉冲旌旗灯号时比拟经常使用，在下面电路中，这个C1电容起到加快三极管Q1导通和停止速率的，咱们也叫它加快电容。这类电路的情势首要用在脉冲缩小电路中或在电子开关电路中。

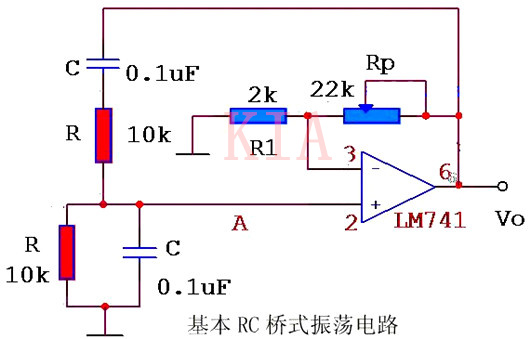

咱们在进修摹拟电路中，会打仗到振荡电路时，会打仗到RC正弦波震动电路，如上图所示，此中就有RC构成的选频回路，下面的这个电阻R和电容 C就起到选频振荡的感化了，其振荡频次为f=1/2πRC,咱们也叫它RC桥式振荡电路。

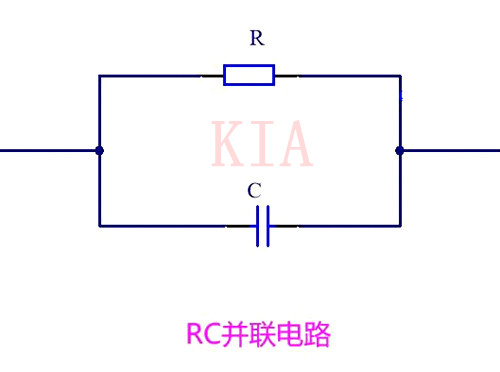

是以在电子电路中，这类由电阻R和电容C构成的电路称为阻容电路，也叫RC并联电路。

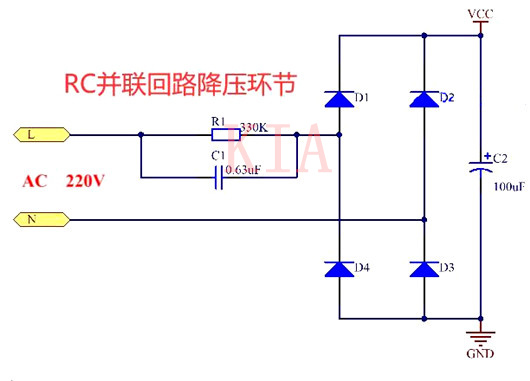

这类情势的电路能够用在直流电路中，也能够用在交换电路中；能够用在弱电电子电路中，也能够用在强电电路中，比方LED灯电源电路中就会碰着这类RC并联回路关键，它们在电路中首要起到降压感化，以下图所示。
在电路中电容C1和R1起到降压感化，当有交换电220V经由过程电容C1时会发生容抗，也能够或许起到限定电流的感化，按照计较可知，这个电容C1的巨细会决议着负载上的电压，起到降压和限流感化；电阻R1的感化是能够将降压电容C1上的残存电荷开释掉，起到放泄电阻的感化。
普通这个电阻比拟大，电容会按照电阻的巨细停止婚配，其容量规模在0.47微法到2微法之间，耐压值要到达400以上为好。咱们经由过程清点看能够看出，RC电路有并联的情势，也有串连的情势，它在电路中所起的感化是多样的，这须要按照详细电路来阐发能力晓得其详细感化。
