固然交换电源有很多长处，可是在某些场合下必须操纵直流电源，乃至稳定的直流电源。
二极管整流电路是操纵二极管的单向导电性将交换电变成直流电的电路。整流电路常由四局部构成：交换电源、整流变压器、整流管和负载。上面以电阻负载为工具来先容二极管单向半波整流电路。

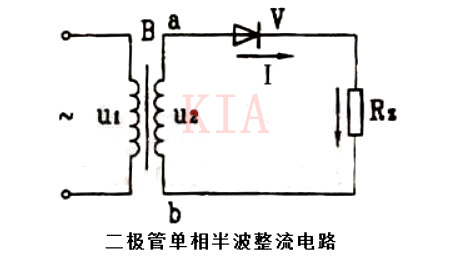

二极管单向半波整流电路如图所示，图中B是整流变压器，它将电网交换电压u1变更为合适整流电路所需的电压u2。

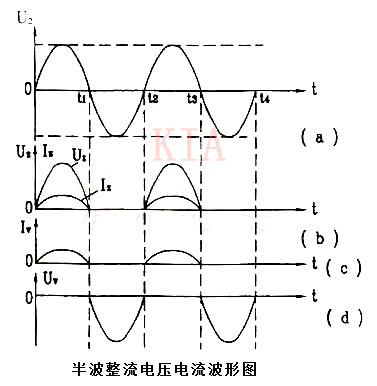

变压器次级电压u2的波形图以下所示。在u2正半周（0～t1时候）内，变压器B的a端电位为正，b端电位为负，使二极管V蒙受正向电压而导通，此时负载上有电流经由过程。
若是疏忽二极管V很小的正向降压（硅管约为0.6～0.8伏、锗管约0.2～0.3伏），则负载Rz上获得的电压uz就即是u2（uz=u2）。
在u2负半周（t1～t2时候）内，变压器B的a端电位为负，b端电位为正，二极管V蒙受反向电压而停止（疏忽极细小的反向泄电流），变压器次级回路中电流为零。
因为二极管的单向导电性，在一个周期中，仅在半个周期内有电压加在负载上，有电流经由过程负载，而下半周期中，负载上无电压又无电流，是以称这类电路为半波整流电路。
按照实际阐发：负载电压Uz的均匀值为：Uz=0.45U2
半波整流电路是最简略的二极管整流电路，因为整流效力低，电流动摇大，可用于请求不高的场合。

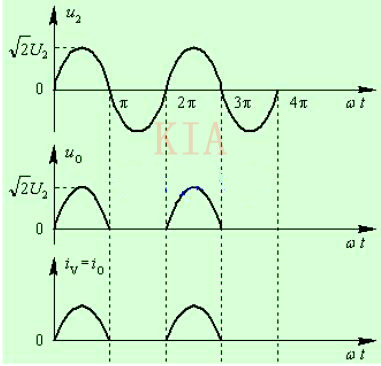

二极管就像一个自动开关，u2为正半周时，自动把电源与负载接通，u2为负半周时，自动将电源与负载切断。因此，由下图可见，负载上获得标的目的稳定、大小修改的脉动直流电压uo以下图所示。
因为该电路只在u2的正半周有输入，以是称为半波整流电路。假设将整流二极管的极性对换，可取得负极性的直流脉动电压。
整流道理：
设变压器二次侧的电压为：

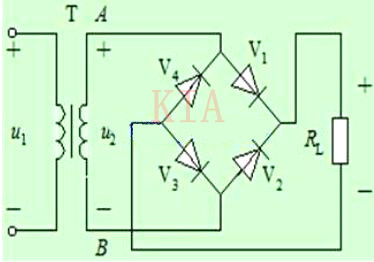

1）当u2为正半周时，A点电位最高，V点电位最低，二极管V1和V3导通，V2和V4停止，电流的通路是 A→V1→RL→V3→B。
2）当u2为负半周时，B点电位最高，A点电位最低，二极管V2和V4导通，V1和V3停止，电流的通路是 B→V2→RL→V4→A。

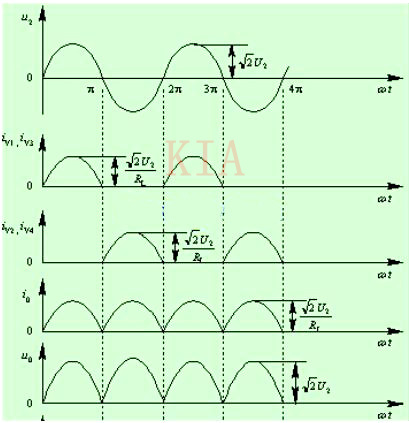

可见，在u2修改的一个周期内，负载RL上一向流过自上而下的电流，其电压和电流的波形为一全波脉动直流电压和电流，以下图所示。
