脉冲电路是可供给脉冲旌旗灯号的功效单位电路，最根基的功效是发生脉冲旌旗灯号，并对发生的脉冲旌旗灯号停止须要的转换处置，使其知足电路须要。
脉冲旌旗灯号是一种延续时候极短的电压或电流。从狭义上讲，凡不具备延续正弦外形的波形，几近都可以或许称其为脉冲旌旗灯号。它可以或许是周期性的，也可以或许长短周期性的。

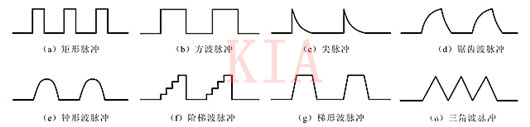

图4-1 几种罕见的脉冲旌旗灯号波形
摹拟旌旗灯号处置电路处置的是摹拟旌旗灯号。摹拟旌旗灯号是一种持续变更的旌旗灯号，如不法则的音频旌旗灯号、法则的50Hz交换电源正弦旌旗灯号等均属于摹拟旌旗灯号。脉冲旌旗灯号在数字旌旗灯号处置节制电路中利用很是普遍。
比方，节日里驱动彩灯和霓虹灯的旌旗灯号，在电子装备中驱动继电器、蜂鸣器、步进电念头的旌旗灯号都接纳脉冲旌旗灯号，电子表中的计时旌旗灯号也是脉冲旌旗灯号。
普通来讲，脉冲电路按任务特色的差别可分别为脉冲旌旗灯号发生电路和脉冲旌旗灯号转换电路。
脉冲旌旗灯号发生电路的功效特色
脉冲旌旗灯号发生电路是发生脉冲旌旗灯号的电路，用于为处置和变更脉冲旌旗灯号的电路供给旌旗灯号源。凡是，脉冲旌旗灯号发生电路不须要外加触发旌旗灯号，在电源接通后，便可主动发生必然频次和幅度的脉冲旌旗灯号。

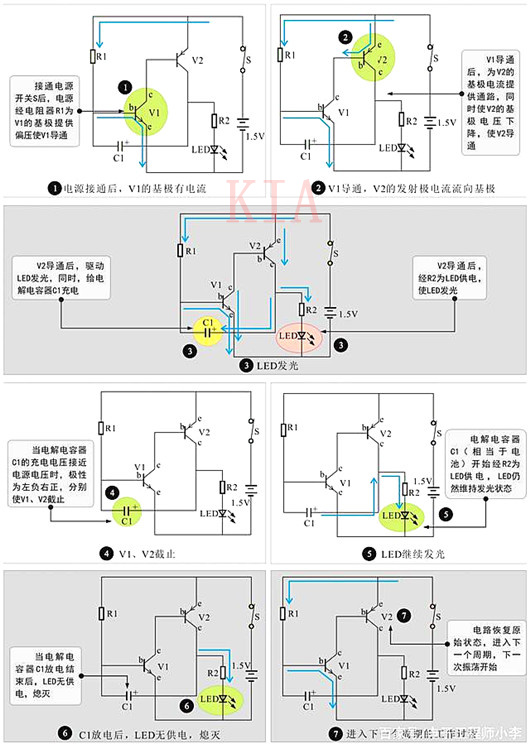

图4-2为脉冲旌旗灯号发生电路的功效特色，首要是由两个三极管V1、V2组成的。V2输入的脉冲旌旗灯号可以或许驱动发光二极管(LED)闪光。在知足供电前提下，两个三极管共同导通和停止，发生触发LED发光的脉冲旌旗灯号。
图4-2 脉冲旌旗灯号发生电路的功效特色
在凡是环境下，罕见的脉冲旌旗灯号发生电路按照所发生的脉冲旌旗灯号波形范例首要无方波脉冲旌旗灯号发生电路、锯齿波脉冲旌旗灯号发生电路、三角波脉冲旌旗灯号发生电路等。
将这些可以或许发生脉冲旌旗灯号的电路称为振荡器。振荡器又分为晶体振荡器和多谐振荡器。
图4-3为晶体振荡器的布局及等效电路。晶体振荡器是一种高精度和高不变度的振荡器，普遍利用在彩电、计较机、遥控器等各种振荡电路中，为数据处置电路发生时钟旌旗灯号或基准旌旗灯号。
图4-3 晶体振荡器的布局及等效电路
