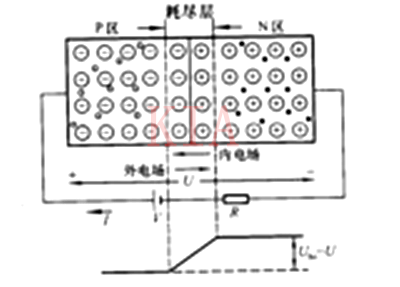

（1）PN结加正向电压时导通
PN结加正向电压时导通
若是电源的正极接P区，负极接N区，外加的正向电压有一局部下降在PN结区，PN结处于正向偏置。
电流便从P型一边流向N型一边，空穴和电子都向界面活动，使空间电荷区变窄，电流能够顺遂经由进程，标的目的与PN结内电场标的目的相反，削弱了内电场。
因而，内电场对多子分散活动的障碍削弱，分散电流加大。分散电流弘远于漂移电流，可疏忽漂移电流的影响，PN结显现低阻性。

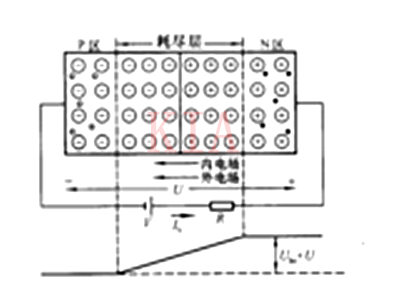

（2）PN结加反向电压时停止
PN结加反向电压时停止
若是电源的正极接N区，负极接P区，外加的反向电压有一局部下降在PN结区，PN结处于反向偏置。
则空穴和电子都向阔别界面的标的目的活动，使空间电荷区变宽，电流不能流过，标的目的与PN结内电场标的目的不异，增强了内电场。内电场对多子分散活动的障碍增强，分散电流大大减小。
此时PN结区的少子在内电场感化下构成的漂移电流大于分散电流，可疏忽分散电流，PN结显现高阻性。
在必然的温度前提下，由本征激起决议的少子浓度是必然的，故少子构成的漂移电流是恒定的，根基上与所加反向电压的巨细有关，这个电流也称为反向饱和电流。
PN结加正向电压时，显现低电阻，具备较大的正向分散电流；PN结加反向电压时，显现高电阻，具备很小的反向漂移电流。由此能够得出论断：PN结具备单向导电性。
PN结的击穿机理
PN 布局成了几近一切半导体功率器件的根本，今朝经常使用的半导体功率器件如DMOS，IGBT，SCR 等的反向阻断才能都间接取决于 PN 结的击穿电压，是以，PN 结反向阻断特征的好坏间接决议了半导体功率器件的靠得住性及合用规模。
在 PN结双方搀杂浓度为牢固值的前提下，普通以为除 super junction 以外平行立体结的击穿电压在一切立体结中具备最高的击穿电压。
现实的功率半导体器件的制作进程普通会在 PN 结的边缘引入球面或柱面边境，该边境地位的击穿电压低于平行立体结的击穿电压，使功率半导体器件的击穿电压下降。
由此产生了一系列的结终端手艺来消弭或削弱球面结或柱面结的曲率效应，使现实制作出的 PN 结的击穿电压靠近或即是抱负的平行立体结击穿电压。
当 PN 结的反向偏压较高时，会产生因为碰撞电离激发的电击穿，即雪崩击穿。
存在于半导体晶体中的自在载流子在耗尽区内建电场的感化下被加快其能量不时增添，直到与半导体晶格产生碰撞，碰撞进程开释的能量能够使价键断开产生新的电子空穴对。
新的电子空穴对又别离被加快与晶格产生碰撞，若是均匀每一个电子（或空穴）在颠末耗尽区的进程中能够产生大于 1 对的电子空穴对，那末该进程能够不时被增强，终究到达耗尽区载流子数量激增，PN 结产生雪崩击穿。
