MOSFET和IGBT的任务区定名详解-KIA MOS管

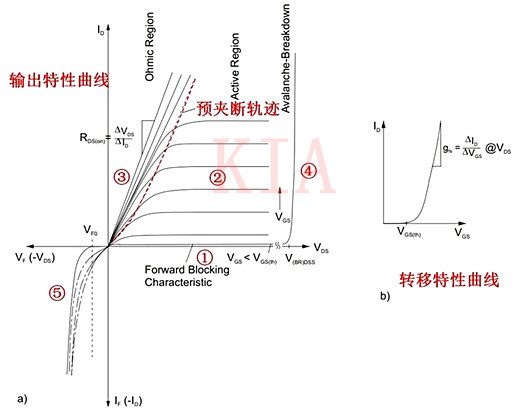

先来看看MOSFET输入特征曲线的几个任务区：

图1. MOSFET输入特征曲线

①正向阻断区（也称为停止区，夹断区）：

当栅极电压Vgs＜Vgs(th)时，MOSFET沟道被夹断，漏极电流Id=0，管子不任务。

②恒流区（也称饱和区、有源区、线性缩小区）

当栅极电压Vgs≥Vgs(th)，且漏极电压Vds > Vgs-Vgs(th)，为图1中预夹断轨迹右边地区。

该地区内，当Vgs必然时，漏极电流Id几近不随漏源电压Vds变更，呈恒流特征，是以称为恒流区或饱和区（漏极电流Id饱和）。

因为该地区内，Id仅受Vgs节制，这时辰辰候MOSFET相称于一个受栅极电压Vgs节制的电流源，当MOSFET用于缩小电路时，普通就任务在该地区，以是也称为缩小区。

至于为甚么也称为有源区（active region），首要是因为MOSFET属于有源器件（active components），有源器件普通用来旌旗灯号缩小、变更等。

只要在该地区才能够表现出栅极电压对器件的节制感化，当器件完整导通或停止时，栅极电压根基落空了对器件的节制感化，是以局部册本也将active region翻译为自动节制区。

③欧姆区（也称为可变电阻区、非饱和区）：

当栅极电压Vgs≥Vgs(th)，且Vds＜Vgs-Vgs(th)时，为图中预夹断轨迹左侧的地区，在该地区Vds值较小，沟道电阻根基上仅受Vgs节制。

当栅极电压Vgs必然时，Id与Vds成线性干系，表现为电阻特征，是以称为欧姆区。

当漏极电压Vds必然时，MOSFET相称于一个受栅极电压Vgs节制的可变电阻，是以叫做可变电阻区。有些册本也将该区称为非饱和区，非饱和是指漏源电压Vds增添时漏极电流Id也响应增添，与下面提到的饱和区绝对应。

④雪崩击穿区：

当漏源Vds大于某一特定最高许可的电压Vbrdss时，MOSFET会呈现雪崩击穿，器件会破坏。

⑤反向导通区：

MOSFET反向运转特征表现为一个近似二极管的特征曲线，首要是由体内寄生二极管形成的，有些MOSFET为了改良寄生二极管的特征，会特地反并联一个外部二极管，这时辰辰候候MOSFET的反向特征就首要取决于反并联二极管的正向导通特征了。

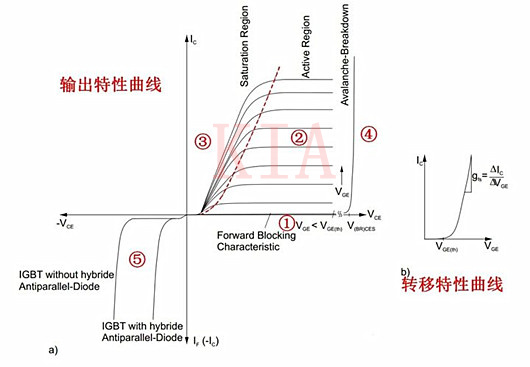

让咱们再来看一下IGBT输入特征曲线的几个任务区：

①正向阻断区（停止区）：

当门极电压Vge＜Vge(th)，IGBT外部MOS沟道被夹断，IGBT任务在停止区，因为外部电压Vce的存在，此时IGBT集电极-发射极之间存在很小的泄电流Ices。

②有源区（线性缩小区）：

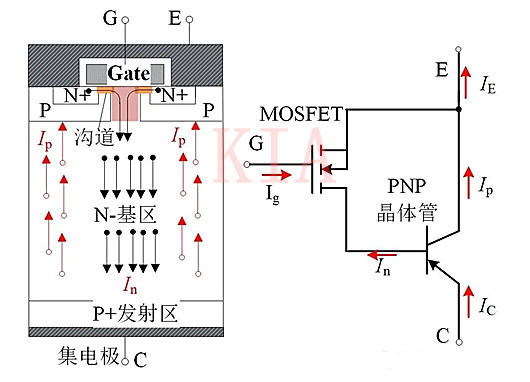

当门极电压Vge≥Vge(th)，且Vce>Vge-Vge(th)时，IGBT任务在图2预夹断轨迹右边地区，此时流入到N-基区的电子电流In遭到门极电压的节制，进而限定了IGBT外部PNP晶体管的基极电流，终究空穴电流Ip也遭到限定，

是以该地区的IGBT集电极电流Ic会进入饱和状况（近似MOSFET），至于IGBT为甚么不称该地区为饱和区，能够是为了与导通后的电压饱和辨别开。

因为该地区IGBT的集电极电流首要受门极电压节制，是以也称为缩小区或有源区。咱们常说的有源门极驱动或自动门极节制指的便是节制IGBT在该地区的开关轨迹。IGBT在有源区消耗会很大，应当尽快跨过该地区。

③饱和区：

当Vge≥Vge(th)，且Vce＜Vge-Vge(th)时，IGBT处于饱和区（电压饱和），该地区集电极电流根基不再受门极电压节制，首要由外部电路决议。

该地区的曲线和MOS近似，可是名字却不一样，首要是因为IGBT完整导通后的饱和压降首要取决于电导调制，而MOS的导通压降首要取决于漏极电流（呈电阻特征）。

④雪崩击穿区：

当IGBT的集电极-发射极电压Vce大于某一特定最高许可电压Vbrces时，IGBT会呈现雪崩击穿，器件会破坏。

⑤反向阻断区：

咱们经常使用的IGBT都属于非对称布局，器件的反向电压阻断才能要远小于IGBT的正向电压阻断才能。

同时因为产业现场的良多负载都是阻感负载，在IGBT关断时辰，必须为负载供给续流回路，是以IGBT模块外部都并联了续流二极管，如许IGBT的反向特征就取决于续流二极管的的正向导通特征。

可是一些特别的场所须要IGBT具备双向阻断才能，是以，才有了反向阻断的IGBT，一样成为逆阻IGBT：RB-IGBT（Reverse Blocking），这类器件用的很少，普通很难买到，这时辰辰候候你能够接纳IGBT和二极管串连的体例完成一样的功效。

经由过程对照可知，IGBT与MOSFET对饱和区的界说有所差别，MOSFET的饱和区指的是电流饱和，而IGBT的饱和区指的是电压饱和。
