LED驱动电源的拓扑布局阐发-KIA MOS管
信息来历：本站 日期：2021-11-25
接纳AC-DC电源的LED照明利用中，电源转换的构建模块包罗二极管、开关(FET)、电感及电容及电阻平分立元件用于履行各自功效，而脉宽调制(PWM)稳压器用于节制电源转换。

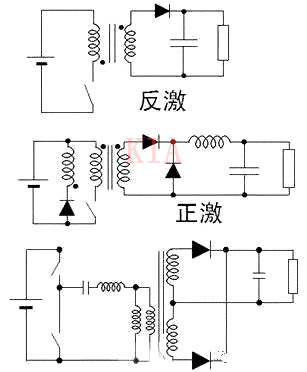

电路中通常插手了变压器的断绝型AC-DC电源转换包罗反激、正激及半桥等拓扑布局，此中反激拓扑布局是功率小于30W的中低功率利用的规范挑选，而半桥布局则最合适于供给更高能效/功率密度。
就断绝布局中的变压器而言，其尺寸的巨细与开关频次有关，且大都断绝型LED驱动器根基上接纳“电子”变压器。
图1：LLC半桥谐振拓扑布局
接纳DC-DC电源的LED照明利用中，能够接纳的LED驱动体例有电阻型、线性稳压器及开关稳压器等。
电阻型驱动体例中，调剂与LED串连的电流检测电阻便可节制LED的正向电流，这类驱动体例易于设想、本钱低，且不电磁兼容(EMC)题目，上风是依靠于电压、须要挑选(binning)LED，且能效较低。
线性稳压器一样易于设想且不EMC题目，还撑持电流稳流及过流掩护(foldback)，且供给内部电流设定点，缺乏在于功率耗散题目，及输入电压要一直高于正向电压，且能效不高。
开关稳压器经由过程PWM节制模块不时节制开关(FET)的开和关，进而节制电流的活动。

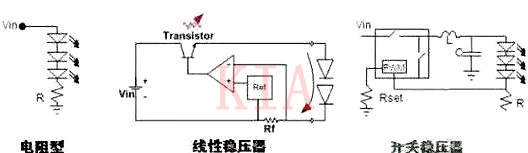

图2 罕见的DC-DC LED驱动体例
开关稳压器具备更高的能效，与电压有关，且能节制亮度，缺乏则是本钱绝对较高，庞杂度也更高，且存在电磁搅扰(EMI)题目。
LEDDC-DC开关稳压器罕见的拓扑布局包罗降压(Buck)、升压(Boost)、降压-升压(Buck-Boost)或单端低级电感转换器(SEPIC)等差别范例。
此中，一切任务前提下最低输入电压都大于LED串最大电压时接纳降压布局，如接纳24Vdc驱动6颗串连的LED；
与之相反，一切任务前提下最大输入电压都小于最低输入电压时接纳升压布局，如接纳12Vdc驱动6颗串连的LED；
而输入电压与输入电压规模有交迭时能够接纳降压-升压或SEPIC布局，如接纳12Vdc或12Vac驱动4颗串连的LED，但这类布局的本钱及能效最不抱负。
接纳交换电源间接驱动LED的体例最近几年来也取得了一定的成长。这类布局中，LED串以相反标的目的摆列，任务在半周期，且LED在线路电压大于正向电压时才导通。
这类布局具备其上风，如防止AC-DC转换所带来的功率消耗等。可是，这类布局中LED在低频开关，故交眼能够会发觉到闪灼景象。另外，在这类设想中还须要插手LED掩护办法，使其免受线路浪涌或瞬态的影响。

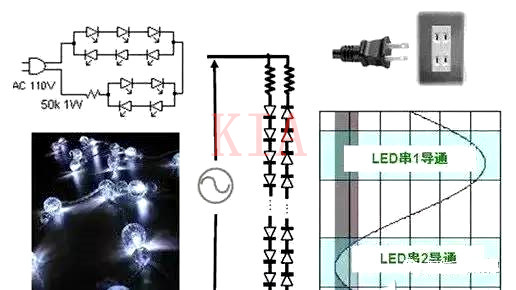

图3 间接接纳交换驱动LED的表示图
